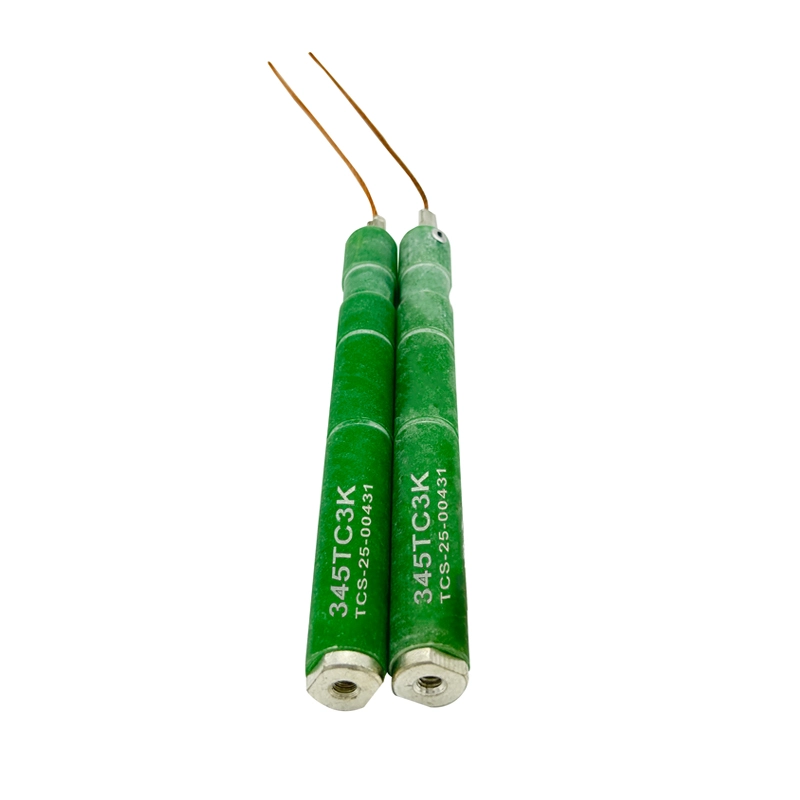

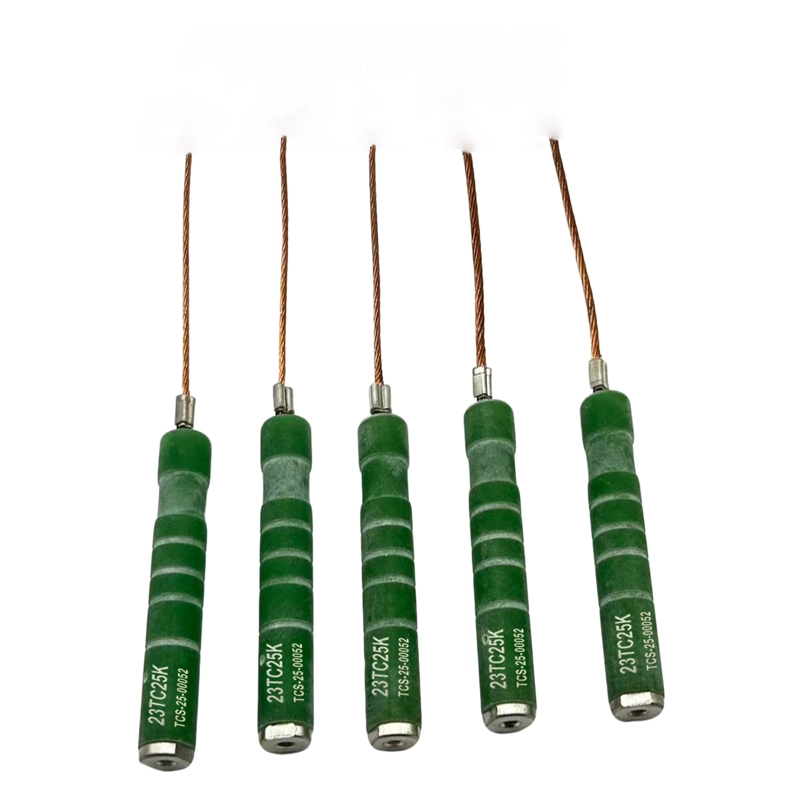

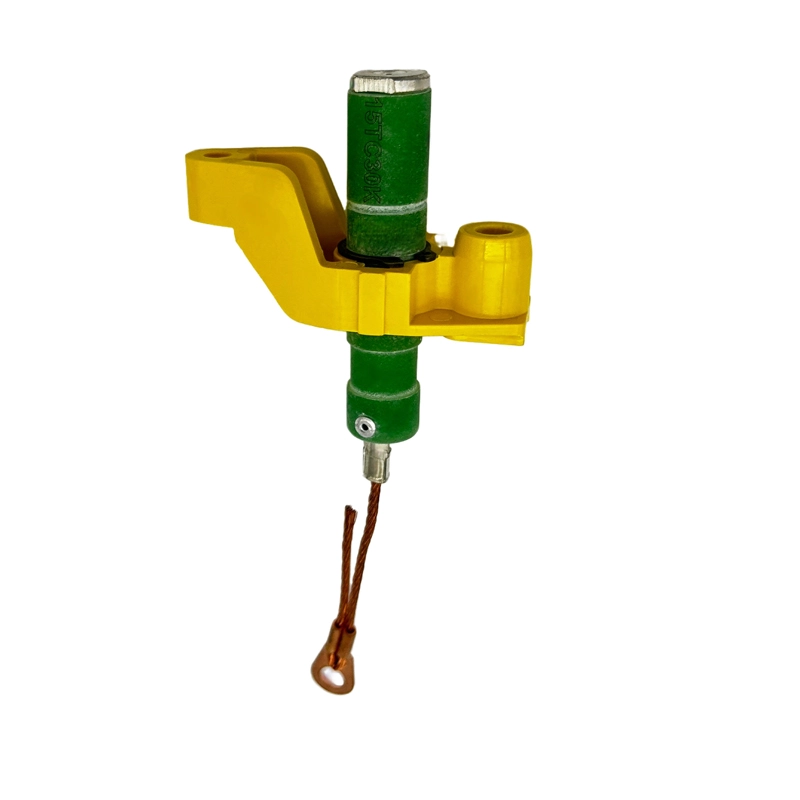

Sekering Pengusiran Tegangan Tinggi
Tautan sekering tegangan tinggi yang direndam minyak dirancang untuk perlindungan transformator distribusi, struktur sederhana, kapasitas putus yang kuat, dan kinerja yang andal
Melindungi trafo dari arus berlebih dengan memutuskannya dari jaringan. Dipasang di dalam trafo distribusi, ini menghubungkan timah tegangan tinggi yang masuk dari bushing ke timah tegangan tinggi dari belitan primer. Ini adalah komponen penting dari Teknologi Completely Self Protected (CSP)
Fitur
- Rentang tegangan terukur: 10kV hingga 36kV
- Kapasitas putus tinggi dan kinerja pengoperasian yang cepat
- Kinerja penyegelan yang kuat, Ukuran kompak
- Dapat digunakan dengan sakelar beban atau pemutus sirkuit
Tips Seleksi
- Pilih arus pengenal sesuai dengan kapasitas transformator.
- Pastikan voltage peringkat ≥ sistem operasi voltage.
- Cocokkan bushing dan jenis koneksi timah HV.
- Periksa elemen sekering dan integritas koneksi secara berkala.
Tabel Parameter Teknis
1. Model dan spesifikasi
| Kelas 15kV | Kelas 23kV | Kelas 34.5kV | Lihat kurva |
|---|---|---|---|
| 15TC6K | 23TC6K | 345TC6K | 6 ribu |
| 15TC8K | 23TC8K | 345TC8K | 8 ribu |
| 15TC10K | 23TC10K | 345TC10K | 10 ribu |
| 15TC12K | 23TC12K | 345TC12K | 12 ribu |
| 15TC15K | 23TC15K | 345TC15K | 15 ribu |
| 15TC20K | 23TC20K | 345TC20K | 20 ribu |
| 15TC25K | 23TC25K | 345TC25K | 25 ribu |
| 15TC30K | 23TC30K | 345TC30K | 30 ribu |
| 15TC40K | 23TC40K | 345TC40K | 40 ribu |
| 15TC50K | 23TC50K | 345TC50K | 50 ribu |
| 15TC60K | 23TC60K | 345TC60K | 60 ribu |
2. peringkat gangguan, Tegangan Aplikasi adalah jalur fase tunggal ke ground dan / atau tiga fase jalur ke garis
| Peringkat Mengganggu | |
|---|---|
| Tegangan Aplikasi | Peringkat Interupsi (rms ampere simetris) |
| 7.2KV | 3500 |
| 12.0KV | 3000 |
| 14.4KV | 2500 |
| 23.0KV | 1200 |
| 34.5KV | 1200 |
Dimensi Instalasi
Aplikasi
|
Trafo distribusi 10kV–20kV |
Trafo pemutus sirkuit terendam minyak tipe CSP |
|
Sistem tenaga industri dan utilitas |
Sirkuit perlindungan primer tegangan tinggi |
Pertanyaan Umum Tentang Pertanyaan Umum
Q1: Bagaimana cara memilih sekering tegangan tinggi yang benar untuk trafo distribusi CSP yang terendam minyak?
A1: Harap berikan kapasitas transformator Anda dan tegangan di ujung tegangan tinggi. Teknisi kami akan memilih kurva sekering yang benar untuk Anda dalam waktu 2 jam.
Q2: Apa perbedaan antara sekering pengusiran dan sekering pembatas arus?
A2: Sekering pengusiran menggunakan pengusiran gas untuk kepunahan busur dan ideal untuk sistem luar ruangan, sedangkan sekering pembatas arus mengurangi arus gangguan puncak dan cocok untuk switchgear dalam ruangan.
Q3: Bisakah tautan sekering distribusi daya digunakan kembali?
A3: Setelah pengoperasian, tautan sekering atau tabung harus diganti—tidak dapat digunakan kembali.
Q4: Apa yang harus kita perhatikan saat memasang tautan sekering tegangan tinggi yang direndam minyak?
A4: Pastikan orientasi pemasangan yang benar, permukaan isolasi bersih, kontak ketat, dan jarak bebas yang aman.
