Low Voltage Surge Arrester untuk Sistem Tenaga --- Andal, Aman, Cepat
Arester lonjakan LV mengadopsi MOV berkinerja tinggi bersertifikat UL sebagai komponen inti, dengan kapasitas pelepasan lonjakan tinggi dan tingkat perlindungan tegangan rendah. Ini dapat secara efektif menekan tegangan berlebih transien pada saluran listrik yang disebabkan oleh sambaran petir dan sumber listrik lainnya.
Fitur utama
- Waktu respons ultra-cepat (nanodetik)
- Tegangan sisa rendah dengan perlindungan stabil
- Sesuai dengan UL1449 ke-4, IEEE Std C62.11™
Aplikasi
Dirancang untuk perlindungan sisi tegangan rendah transformator pada bushing sekunder transformator distribusi, terhadap risiko efek berbahaya dari lonjakan transien, untuk memastikan kelancaran pengoperasian transformator.
-

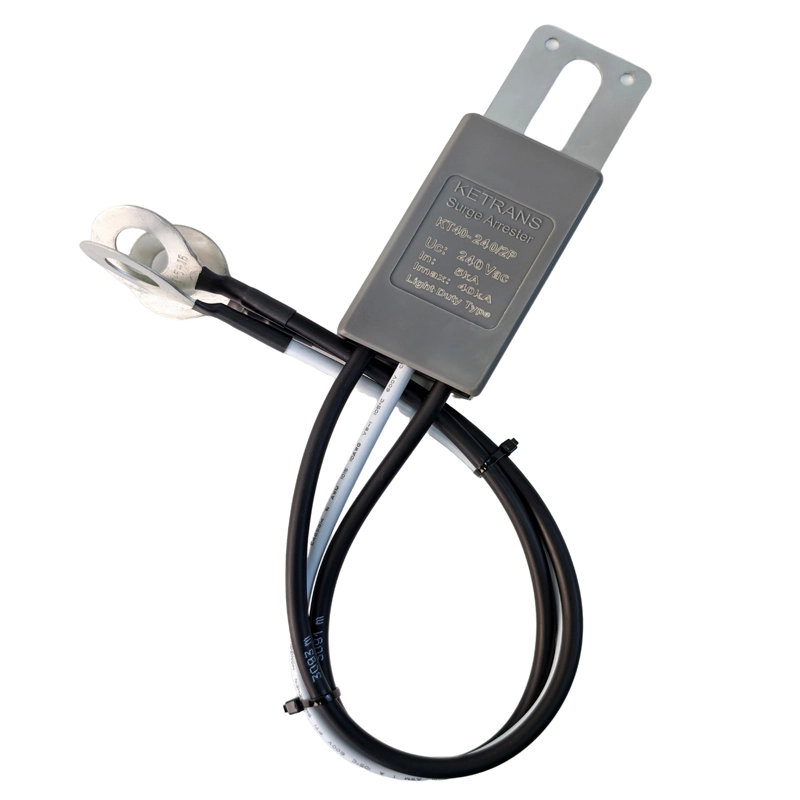

240V Phase Single LV Arrester- Nomor Model: KT40-240 / 2P
- Sistem Tenaga: 120 / 240Vac (Fase terpisah)
- MOCV: 420V (460V sebagai opsi)
Pelajari Lebih Lanjut -

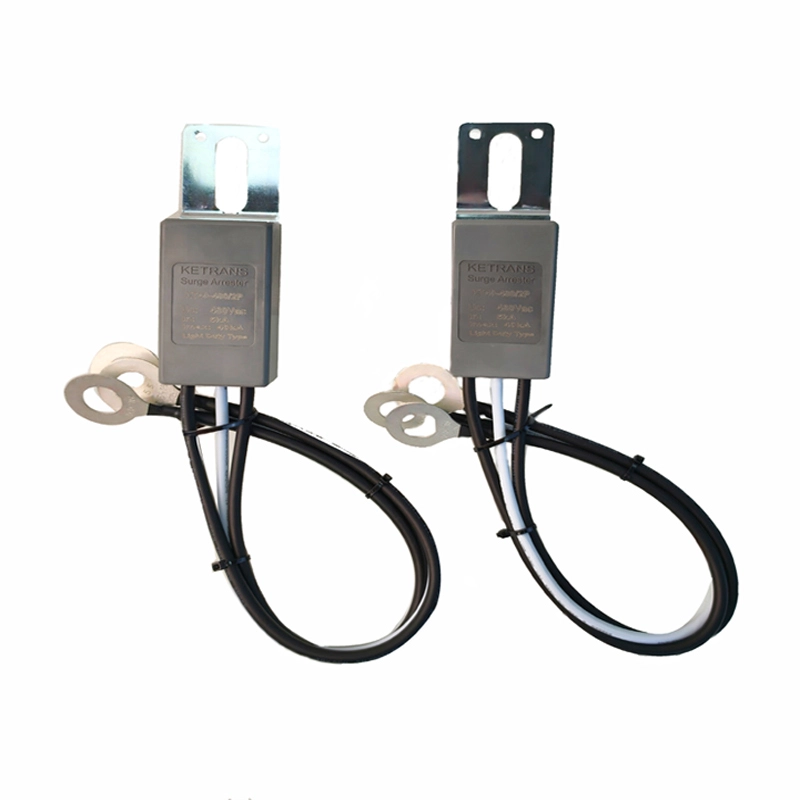

480V Fase Tunggal LV Arrester- Nomor Model: KT40-480V / 2P
- Sistem Tenaga: 240 / 480V (fase terpisah)
- MOCV: 550Vac
Pelajari Lebih Lanjut -

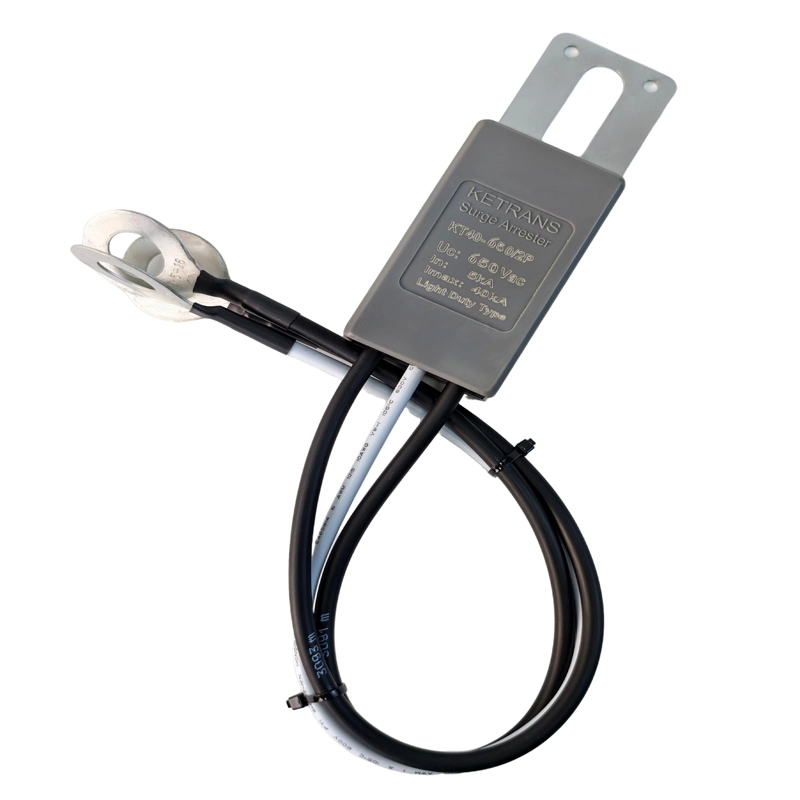

650V Arester LV Fase Tunggal- Nomor Model: KT40-277 / S
- Sistem Tenaga: 277Vac (fase tunggal
- MOCV: 650 Vac
Pelajari Lebih Lanjut
Prinsip kerja
Arrester ini menggunakan varistor seng oksida (ZnO) yang dengan cepat mengubah resistansi selama peristiwa lonjakan. Ketika lonjakan terjadi, varistor menghantarkan secara instan, mengalihkan arus berlebih ke ground dan menjepit tegangan ke tingkat yang aman.
Instalasi dan Tindakan Pencegahan
- Pasang di busbar saluran masuk sistem atau panel distribusi.
- Pastikan ketahanan pembumian ≤10Ω dan panjang kabel minimal.
- Berkoordinasi dengan pemutus sirkuit untuk perlindungan penuh.
- Periksa status pemisah secara teratur dan ganti unit yang rusak
Panduan Pemilihan
- Parameter utama untuk pemilihan meliputi:
- tegangan pengenal (Un),
- tegangan operasi kontinu maksimum (Uc),
- arus pelepasan nominal (In),
- arus pelepasan maksimum (Imax),
- mode perlindungan,
- kondisi lingkungan.
Pertanyaan yang Sering Diajukan
Q1: Apa persyaratan pembumian saat memasang arester lonjakan tegangan rendah fase tunggal?
A1: Pembumian harus kokoh dan andal, dan resistansi pembumian umumnya tidak lebih dari 4Ω. Kabel arde dengan luas penampang yang cukup harus digunakan, biasanya kawat inti tembaga tidak kurang dari 6mm², dan kabel arde harus sependek dan lurus mungkin untuk mengurangi resistansi pentanahan dan induktansi.
Q2: Bagaimana cara menguji arus bocor arester lonjakan tegangan rendah fase tunggal?
A2: Penganalisis arus bocor portabel dapat digunakan untuk pengukuran. Dalam keadaan normal, arus bocor harus di bawah 1mA. Jika melebihi 2mA, ini mungkin menunjukkan bahwa arester lonjakan arus memiliki potensi kesalahan dan perlu diperiksa atau diganti lebih lanjut.
Q3: Apa perbedaan antara tegangan operasi kontinu maksimum (Uc) dan tegangan pengenal?
A3: Tegangan pengenal adalah tegangan efektif maksimum yang dapat ditahan oleh arester lonjakan arus untuk waktu yang lama, sedangkan tegangan operasi kontinu maksimum (Uc) adalah tegangan tertinggi di mana arester lonjakan dapat bekerja terus menerus tanpa melebihi tegangan ini. Uc biasanya sedikit lebih tinggi dari tegangan pengenal. Untuk sistem 480V, Uc arester lonjakan arus umumnya bisa 510V atau lebih tinggi.
