Tautan Fusible Kelas 34.5KV
- Model: Kelas 34.5KV
34,5 kV Class Fusible Link adalah perangkat perlindungan integritas tinggi yang direkayasa untuk lingkungan transmisi tegangan ultra-tinggi (UHV). Dirancang untuk keandalan maksimum, ini memberikan gangguan kesalahan yang tepat untuk infrastruktur transmisi penting, menjaga stabilitas jaringan pada jalur jarak jauh berkapasitas besar.
Kerugian rendah, kapasitas interupsi tinggi
Mengatur Ulang Mekanisme & Kontrol Darurat, Mudah untuk Malntalnance
Sertifikasi Lengkap
Fitur utama
1. Peringkat 34.5 kV UHV-Ready
Dibangun untuk koridor daya besar dan jalur transmisi penting yang membutuhkan perlindungan ketat.
2. Elemen Sekering Berkinerja Tinggi
Memastikan karakteristik peleburan yang ketat dan dapat diprediksi bahkan di bawah arus gangguan yang ekstrem.
3. Desain kelas transmisi yang kuat
Dibangun dengan insulasi unggul, ketahanan korosi, dan kekuatan mekanik untuk kondisi luar ruangan yang menuntut.
4. Efisien Pemeliharaan
Mendukung penggantian lapangan yang cepat dan mengurangi durasi pemadaman pada sistem transmisi.
5. Peringkat Arus yang Dapat Dikonfigurasi
Tersedia untuk memenuhi persyaratan perlindungan transformator, reaktor, bank kapasitor, dan peralatan gardu induk.
-
Standar
❶ Model dan spesifikasi
Kelas 15kV Kelas 23KV Kelas 34.5KV Lihat kurva (K) 15TC6K 23TC6K 345TC6K 6 15TC8K 23TC8K 345TC8K 8 15TC10K 23TC10K 345TC10K 10 15TC12K 23TC12K 345TC12K 12 15TC15K 23TC15K 345TC15K 15 15TC20K 23TC20K 345TC20K 20 15TC25K 23TC25K 345TC25K 25 15TC30K 23TC30K 345TC30K 30 15TC40K 23TC40K 345TC40K 40 15TC50K 23TC50K 345TC50K 50 15TC60K 23TC60K 345TC60K 60
❷ Peringkat yang mengganggu. Tegangan Aplikasi adalah jalur fase tunggal ke ground dan / atau tiga fase jalur ke jalur
Peringkat yang mengganggu Tegangan Aplikasi Peringkat Interupsi (rs ampere simetris 7.2KV 3500 12.0KV 3000 14.4KV 2500 23.0KV 1200 34.5KV 1200 -
Dimensi Produk
Ikhtisar Dimensi Utama
Gambar berikut hanya menunjukkan dimensi produk parsial.
Untuk set lengkap gambar teknik atau spesifikasi lengkap, silakan hubungi kami di [📪nancywang@ketranele.com].
-

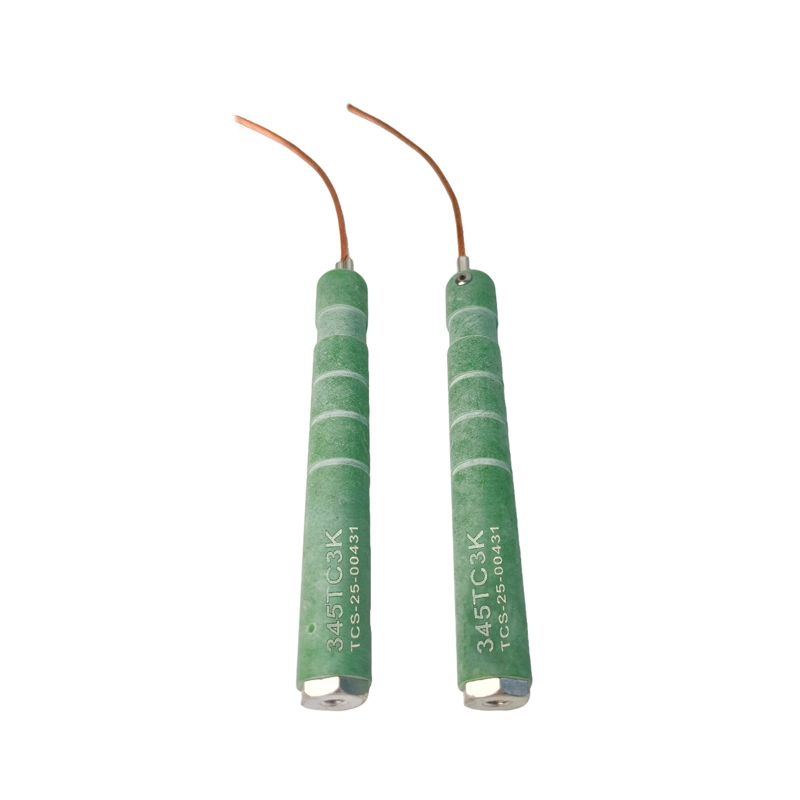

Foto
