480V Fase Tunggal LV Arrester
- Model: KT40-480 / 2P
KT40-480 / 2P Surge Protective Device (SPD) dirancang untuk sistem 480V AC Split Phase. Ini memberikan perlindungan yang andal terhadap tegangan lebih sementara yang disebabkan oleh sambaran petir atau operasi switching, secara efektif membatasi tegangan lonjakan ke tingkat yang aman. Banyak digunakan dalam sistem tenaga industri, komersial, dan terdistribusi.
Kerugian rendah, kapasitas interupsi tinggi
Mengatur Ulang Mekanisme & Kontrol Darurat, Mudah untuk Malntalnance
Sertifikasi Lengkap
Spesifikasi
| Nomor Model. | KT40-480 / 2P |
| Sistem Tenaga Un | 240 / 480V (fase terpisah) |
| Tegangan operasi kontinu maks (AC) MOCV | 550 Vac |
| Arus pelepasan nominal (8/20us) Masuk | 5KA |
| Arus pelepasan maks (8/20us) Imax | 40KA |
-
Standar
Penantang petir tegangan rendah KT40-480 / 2P menggunakan baja tahan karat 304 # bermutu tinggi (dengan pelapisan Kromium) sebagai dudukan bingkai, dan menggunakan bahan Paduan PC / ABS sebagai rumah penutup dengan paket tahan air dan tahan api yang ketat. Ini sangat ideal untuk penggunaan jangka panjang di lingkungan paparan alami yang keras.
❶ Model dan spesifikasi
Nomor Model. KT40-480 / 2P Tipe Tugas Ringan (tipe luar ruangan) Ketahanan cuaca yang sangat baik Sesuai dengan IEEE Std C62.11, UL1449 edisi ke-4 Sistem Tenaga A 120/480Vac (Fase terpisah Frekuensi 50/60Hz Tegangan operasi terus menerus maks (AC) MOCV 550 Vac Arus pelepasan nominal (8/20us) dalam 5kA Arus pelepasan maks (8/20us) lmax 40kA Impuls tegangan (1.2 / 50us) BlL Harapan 10kV Tegangan Pelepasan Maksimum (puncak KV)8/20 μs Gelombang Arus @3kA <1.6kV Maks @5kA < 1.8ky Max @20kA < 2.2kV Maks @40kA < 2.6kV Maks IL arus bocor <0,1mA Uji Frekuensi Daya 50 / 60HZ Kering : ≥10 KV rms (1 menit)
Basah : ≥6KV rms (10 detik)Kisaran suhu pengoperasian -40 °C ~ 85 °C Koneksi Kawat L: Kawat hitam; N / G: kawat putih
Setiap kabel dengan 1 pc Lug (5.5-12) atau (5.5-16)Spesifikasi kawat UL1015 10AWG: 390mm (panjang ke lubang terminal) Bingkai pendukung 304 # stainless steel (dengan pelapisan Chromium) Dimensi (HxWxD) 131.4x45.5x27.5mm Bahan perumahan penutup (Polikarbonat) Paduan PC/ABS
- 40 °C ~ 100 °C (Peringkat tahan api: UL94 / V-0)Bahan Isolasi Epoxyresin 25KV / mm
-40 °C ~ 160 °CTingkat perlindungan IP68 (atau NEMA6P)
❷ Gambar Dimensi
-

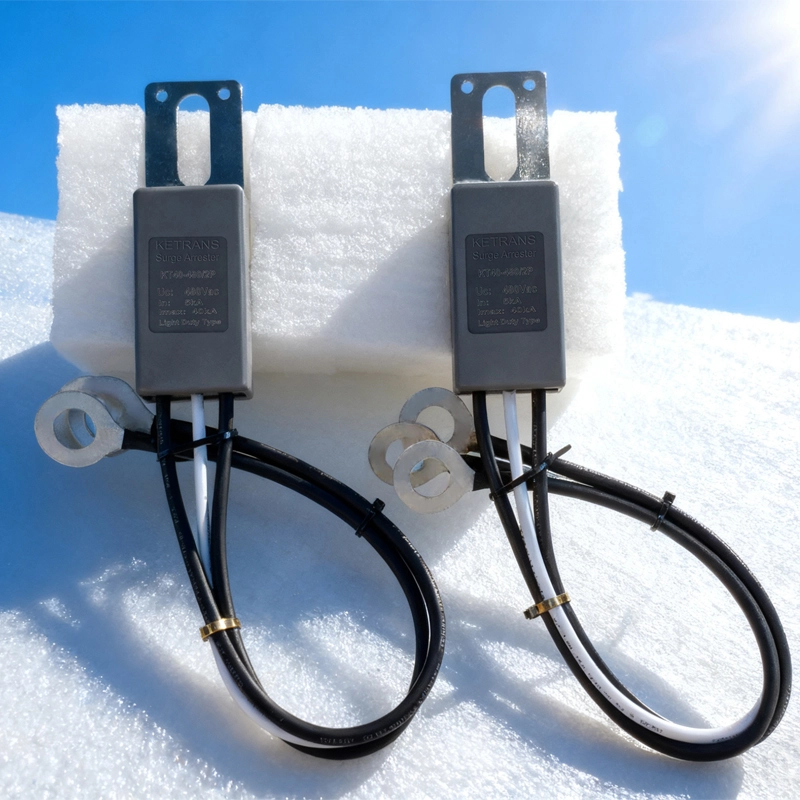

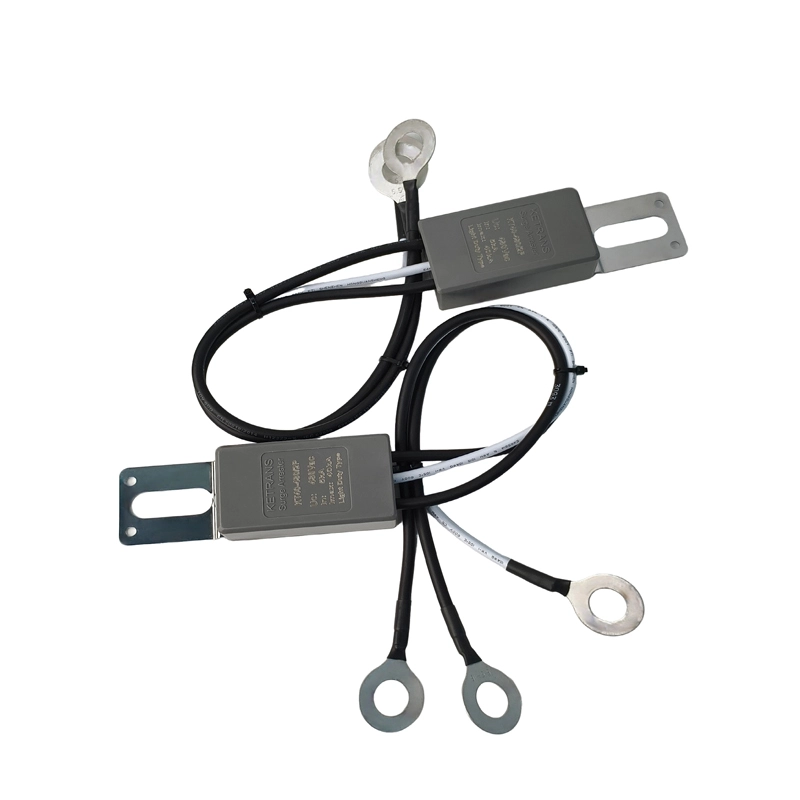

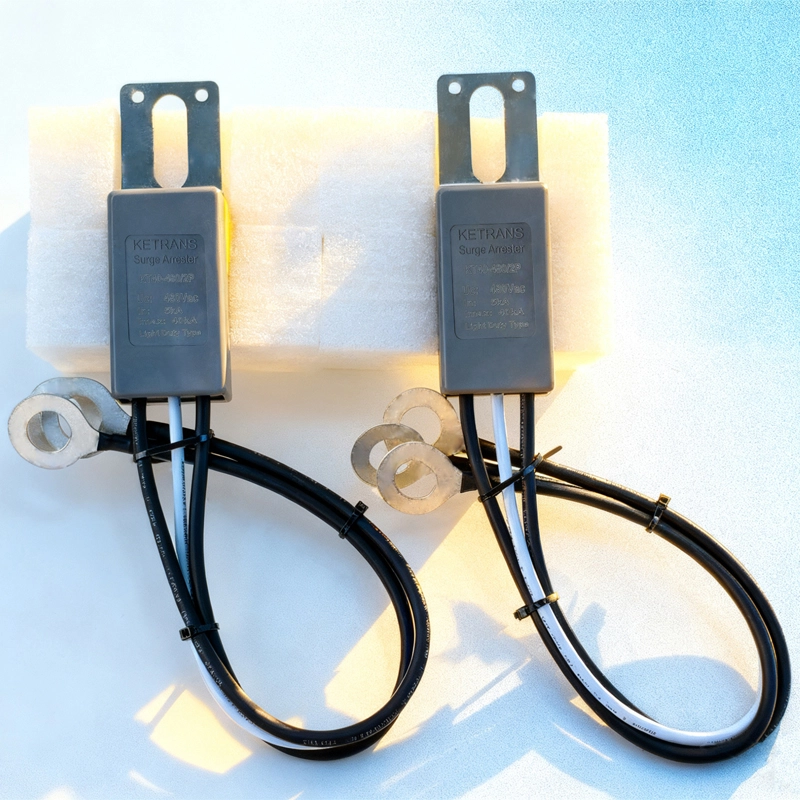

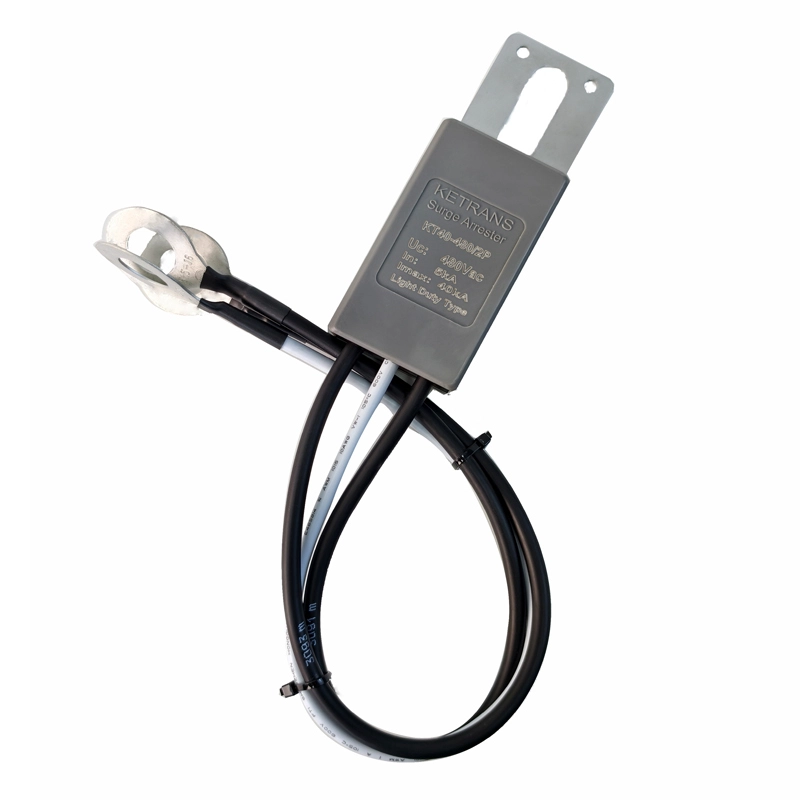

Foto
Aplikasi
-
Pertanyaan yang sering diajukan
Q1: Bagaimana cara menentukan arus pelepasan nominal dari arester lonjakan tegangan rendah fase tunggal?
A1: Ini ditentukan berdasarkan kemungkinan kondisi tegangan lebih dan persyaratan perlindungan sistem. Umumnya, untuk sistem 480V, produk dengan arus pelepasan nominal (In) 5kA – 20kA dapat dipilih. Jika sistem terletak di daerah dengan aktivitas petir yang sering, nilai yang lebih besar harus dipilih.
Q2: Berapa waktu respons arester lonjakan tegangan rendah fase tunggal?
A2: Arester lonjakan seng oksida modern biasanya memiliki waktu respons dalam kisaran nanodetik, yang dapat merespons tegangan lebih dalam waktu yang sangat singkat dan menghantarkan arus dengan cepat. Umumnya, bisa antara beberapa nanodetik dan puluhan nanodetik.
Q3: Jika arester lonjakan belum mencapai masa pakainya tetapi telah mengalami beberapa sambaran petir, apakah perlu diganti?
A3: Perlu dinilai sesuai dengan kondisi tertentu. Jika arester lonjakan dilengkapi dengan penghitung lonjakan arus, Anda dapat memeriksa apakah jumlahnya melebihi batas pengenal yang ditentukan oleh pabrikan. Jika hitungannya mendekati atau melebihi batas, atau jika penurunan kinerja (seperti arus bocor yang berlebihan) ditemukan melalui pengujian, arester lonjakan harus dipertimbangkan untuk diganti meskipun belum mencapai masa pakainya.
