105A Pemutus Sirkuit 1F Fase Tunggal [57.4mm]

Model: 2P105T110: 110 ° C; 120 °C; 130 °C

Pemutus Sirkuit Fase Tunggal Lubang Pemasangan 57.4mm, Digunakan Untuk Transformator Distribusi Terendam Minyak Fase Tunggal.Pemutus Sirkuit CSP Dipasang Pada Belitan Sekunder Transformator, Digunakan Untuk Perlindungan Beban Berlebih Dan Perlindungan Hubung Pendek.

Baca lebih lanjut

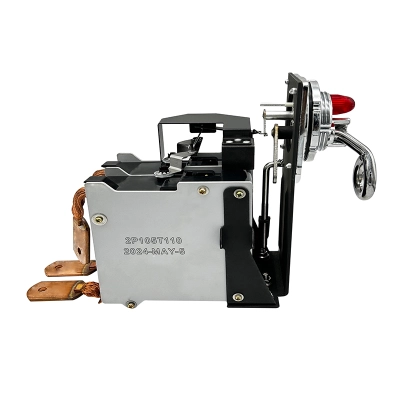

Detail samping pemutus sirkuit fase tunggal 105A tegangan rendah CSP

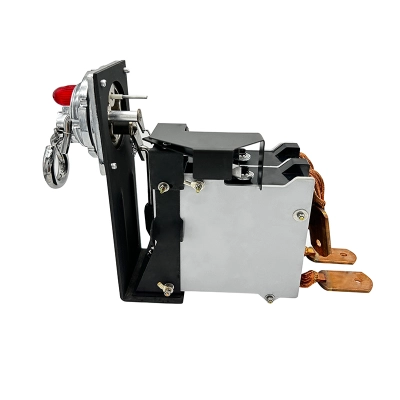

CSP tegangan rendah 105A pemutus sirkuit view

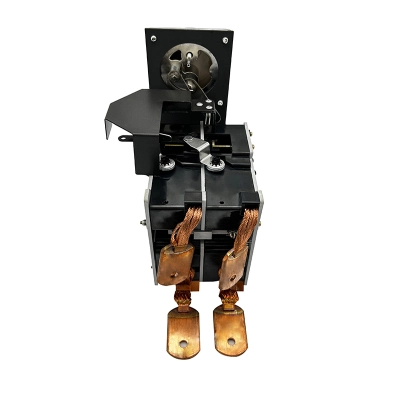

CSP tegangan rendah 105A pemutus sirkuit detail belakang

Minta Penawaran

Kerugian rendah, kapasitas interupsi tinggi

Mengatur Ulang Mekanisme & Kontrol Darurat, Mudah untuk Malntalnance

Sertifikasi Lengkap

Spesifikasi

Model	2P105T110
Nilai Saat Ini	105A
Untuk Transformer	25KVA / 50KVA
Nilai Voltage	240V / 480V
Suhu Perjalanan.	110 °C, 120 °C, 130 °C
Fase	1F
Diameter Lubang Pemasangan	57.4mm

Standar Dimensi Produk Video & Foto Pertanyaan yang sering diajukan

Standar

❖ Standar untuk Referensi:

ANSI C 57.109-2018 (Revisi lEEE Std c57.109-1993) Panduan lEEE untuk Trafo yang direndam liguid.
Durasi arus patahan lewat.
Standar lEEE C37.91 -2008, Panduan lEEE untuk Melindungi Transformator Daya.
Standar lEEE C57.91-2011 / IEEE C57.12.00-2015 / EEE C57.12.90-2015.
IEEE C37.13-2015 / EEE C37.50-2018.
IEC60947-2:2016 AMD1:2019 Bagian 2:Pemutus sirkuit.
PLN D30.002-2008 (Indonesia)Spesifikasi trafo CSP.

❶ Spesifikasi dan Lembar Data

Ini adalah pemutus sirkuit fase tunggal, digunakan untuk transformator fase tunggal. Pemutus sirkuit dipasang pada belitan sekunder transformator, digunakan untuk perlindungan beban berlebih dan perlindungan hubung singkat.

Model	Arus (A)	Penilaian (KVA)	Tegangan (V)	Lampu sinyal	Sakelar darurat (kelebihan beban)	Perlindungan magnetik	Resistansi (Ω) pada 25°C 2 kutub	Kerugian (W) pada 85°C 2 kutub
2P21TXXX	21	5	240	Iya	Iya	Tidak	3800	2.1
2P21TXXX	21	10	480	Iya	Iya	Tidak	3800	2.1
2P42TXXX	42	10	240	Iya	Iya	Tidak	3200	2.1
2P63TXXX	63	15	240	Iya	Iya	Tidak	2100	10
2P105TXXX	105	25	240	Iya	Iya	Tidak	900	12
2P105TXXX	105	50	480	Iya	Iya	Tidak	900	12
2P157TXXX	157	37.5	240	Iya	Iya	Iya	800	24
2P157TXXX	157	75	280	Iya	Iya	Iya	800	24
2P210TXXX	210	50	240	Iya	Iya	Iya	750	41
2P210TXXX	210	100	280	Iya	Iya	Iya	750	41
2P313TXXX	313	75	240	Iya	Iya	Iya	500	60
2P313TXXX	313	150	480	Iya	Iya	Iya	500	60
2P420TXXX	420	100	240	Iya	Iya	Iya	450	98
2P420TXXX	420	200	480	Iya	Iya	Iya	450	98

Catatan:

2P42TXX → "2P" berarti 2 kutub, "42" berarti arus, "TXXX" berarti suhu perjalanan.
Contoh: "T120" berarti suhu perjalanan adalah 120°C.
Suhu dapat diatur dari 90 hingga 130 derajat, dengan toleransi ±10%.
Ada toleransi ±10% untuk resistansi dan kerugian, toleransi darurat: ±10%.

❷ Spesifikasi listrik untuk semua Pemutus Sirkuit Tipe Oli CSP

Tegangan Maks	Uji Frekuensi Daya (satu menit) 50/60HZ	Uji Impuls Lightening	Ketahanan Isolasi (5000V)	Kapasitas Interupsi Normal
600V	≥10KV	30KV	≥5000MΩ	11KA~20KA

❸ Kapasitas Mengganggu

Model	Arus (A)	Kapasitas Interupsi (KA)
2P42TXXX	42	11
2P42TXXX	42	11
2P63TXXX	63	11
2P105TXXX	105	11
2P157TXXX	157	11
2P157TXXX	157	11
2P210TXXX	210	11
2P210TXXX	210	11
2P313TXXX	313	20
2P420TXXX	420	20

❹ Suhu Trip dan Kenaikan Suhu Bi-logam ke Minyak

(Suhu perjalanan = Suhu perjalanan bi-logam)

Tidak.	Bimetal ID	Arus (I: A)	Faktor Respons Ampere Bi-logam (J: °C/A²)	Kenaikan suhu bi-logam menjadi minyak (ΔT: °C)	Suhu oli (Hingga: °C)	Suhu bi-logam (T: °C)
01	21	21	0.0125000	5.5	Untuk	5.5 Untuk
02	42	42	0.0040000	7.1	Untuk	7.1 Untuk
03	63	63	0.0019904	7.9	Untuk	7.9 Untuk
04	105	105	0.0008114	9.5	Untuk	9.5 Untuk
05	157	157	0.0002000	4.9	Untuk	4.9 Untuk
06	210	210	0.0001120	4.9	Untuk	4.9 Untuk
07	313	313	0.0000610	6.0	Untuk	6.0 Untuk
08	420	420	0.0000720	12.5	Untuk	12.5 Untuk
09	433	433	0.0000720	13.5	Untuk	13.5 Untuk

T: Suhu bi-logam (°C)
ΔT: Kenaikan suhu bi-logam menjadi minyak (°C)
Kepada: suhu minyak (°C)
I: Arus mengalir melalui perjalanan Bi-metal masuk (A)
J: Faktor Respons Ampere Bi-logam (J: °C / A²)
ΔT=I2*J
T=ΔT Ke
Catatan: Ketika suhu Bi-metal mencapai pengaturan suhu trip pemutus, trip breaker.

Dimensi Produk

Ikhtisar Dimensi Utama

Gambar berikut hanya menunjukkan dimensi produk parsial.
Untuk set lengkap gambar teknik atau spesifikasi lengkap, silakan hubungi kami di [📪nancywang@ketranele.com].

Tips Hangat Sebelum Digunakan

Terima kasih telah menggunakan pemutus sirkuit tipe CSp kami, ketika Anda menerima pemutus sirkuit, harap diinformasikan dengan tips berikut:

❶ Jika Anda perlu memasukkan pemutus sirkuit ke dalam oven kering untuk proses pengeringan, pastikan melepas penutup lampu; lamp bohlam dan lamp cincin penyegel sebelum dimasukkan ke dalam oven kering.

❷ Setelah proses pengeringan yang lama, mungkin membuat beberapa pemutus sirkuit sulit dioperasikan saat membuka dan menutup, Anda cukup meletakkan beberapa oli transformator pada pemutus sirkuit, itu akan bekerja dengan lancar lagi.
Video & Foto

Video Instalasi

Aplikasi
Pertanyaan yang sering diajukan

Q1: Bagaimana Cara Kerja Pemutus Sirkuit CSP?

A1: Fungsi Perlindungan Arus Berlebih: Ketika arus melebihi kapasitas pengenal, mekanisme perjalanan termal-magnetik mendeteksi kelebihan beban atau korsleting. Ini secara otomatis memutuskan sirkuit, mencegah konduktor terlalu panas atau kegagalan peralatan.

Q2: Bagaimana Cara Memasang Pemutus Sirkuit CSP Pada Dinding Tangki Trafo?

A2: Pemutus sirkuit yang direndam minyak memberikan pendinginan, isolasi, dan ketahanan yang lebih baik terhadap lingkungan luar ruangan, menjadikannya ideal untuk lokasi terpencil atau keras. Jenis vakum lebih disukai untuk aplikasi switching dalam ruangan atau frekuensi tinggi.

Q3: Apakah Anda Menyediakan Layanan OEM / ODM?

A3: Pengambilan sampel oli rutin dan inspeksi mekanis direkomendasikan setiap 3-5 tahun; Dalam operasi normal, persyaratan perawatan minimal.

Q4: Apa Lead Time Khas Untuk Pesanan?

A4: Model standar tersedia dalam stok; Pesanan yang disesuaikan biasanya membutuhkan 3-4 minggu.
