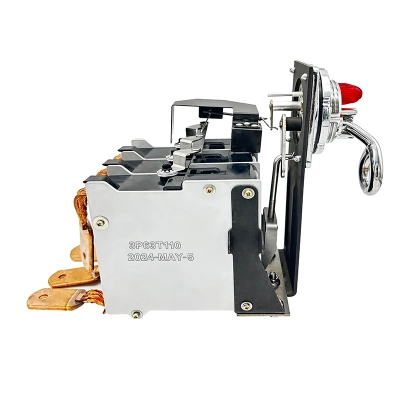

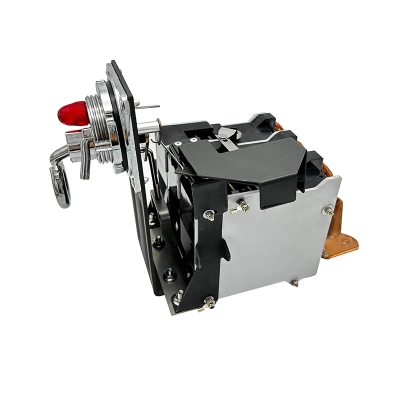

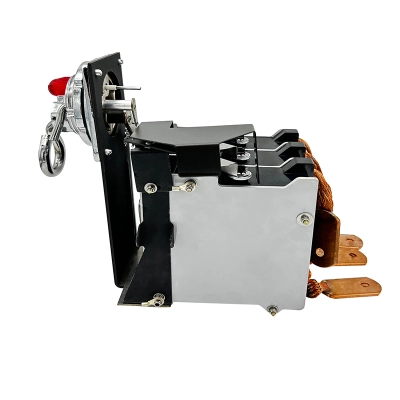

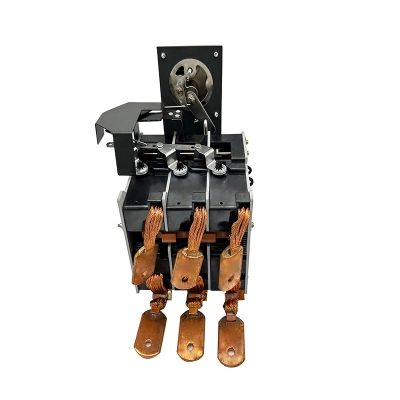

Pemutus Sirkuit 3F Gaya Thailand 63A [57.4mm]
- Model: 3P63T110
- 110 ° C
- 120 °C
- 130 °C
Pemutus Sirkuit Fase Tunggal Lubang Pemasangan 57.4mm, Digunakan Untuk Transformator Distribusi Terendam Minyak Fase Tunggal. Pemutus Sirkuit CSP Dipasang Pada Belitan Sekunder Trafo Digunakan Untuk Perlindungan Beban Berlebih dan Perlindungan Hubung Pendek.
Kerugian rendah, kapasitas interupsi tinggi
Mengatur Ulang Mekanisme & Kontrol Darurat, Mudah untuk Malntalnance
Sertifikasi Lengkap
Spesifikasi
| Model | 3P63T110 |
| Nilai Saat Ini | 63A |
| Untuk Transformer | 45KVA / 50KVA |
| Nilai Voltage | 400V / 420V |
| Suhu Perjalanan. | 110 °C, 120 °C, 130 °C |
| Fase | 3F |
| Diameter Lubang Pemasangan | 57.4mm |
-
Standar
❖ Standar untuk Referensi:
- ANSI C 57.109-2018 (Revisi lEEE Std c57.109-1993) Panduan lEEE untuk Transformator yang terendam cairan melalui-Durasi Arus Gangguan
- Standar lEEE C37.91 -2008, Panduan lEEE untuk Melindungi Transformator Daya.
- Standar IEEE C57.91-2011 / IEEE C57.12.00-2015 / IEEE C57.12.90-2015
- IEEE C37.13-2015 / IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 Bagian 2: Pemutus sirkuit.
- PLN D30.002-2008 (Indonesia)Spesifikasi trafo CSP
- lEEE Standar C37.41 & C37.42 (Sekering HV)
❶ Spesifikasi dan Lembar Data
LT adalah pemutus sirkuit tiga fase, digunakan untuk transformator tiga fase. Pemutus sirkuit dipasang pada belitan sekunder transformator, digunakan untuk perlindungan beban berlebih dan perlindungan hubung singkat.
Model Arus (A) Penilaian (KVA) Tegangan (V) Lampu sinyal Sakelar darurat (kelebihan beban) Perlindungan magnetik Resistansi (Ω) pada 25°C 2 kutub Kerugian (W) pada 85°C 2 kutub 3P63TXXX 63 45 400 Iya Iya Tidak 3150 15.2 50 420 3P105TXXX 105 75 400 Iya Iya Tidak 1350 18 75 420 3P157TXXX 157 100 400 Iya Iya Iya 1200 36 112.5 420 3P210TXXX 210 150 400 Iya Iya Iya 1140 63 150 420 3P313TXXX 313 200 400 Iya Iya Iya 750 90 225 420 3P420TXXX 420 300 400 Iya Iya Iya 680 148 300 420 3P433TXXX 433 300 400 Iya Iya Iya 680 157 300 420 Catatan:
- 3P42TXX, "3P" berarti 3 kutub, "42" berarti arus, "TXXX" berarti suhu perjalanan, misalnya "T120" berarti suhu perjalanan adalah 120 °C, Suhu dapat diatur dari 90 hingga 130 derajat, dengan toleransi /-10%.
- Dan ada toleransi 10% untuk resistansi dan kerugian, toleransi emerency: /-10%.
❷ Spesifikasi listrik untuk semua Pemutus Sirkuit Tipe Oli CSP
Tegangan Maks Uji Frekuensi Daya
(satu menit) 50/60HZUji Impuls Lightening Ketahanan Isolasi (5000V) Kapasitas Interupsi Normal 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Kapasitas Mengganggu
Model Arus (A) Kapasitas Interupsi (KA) 3P42TXXX 42 4 3P63TXXX 63 4 3P105TXXX 105 7 3P157TXXX 157 11 3P210TXXX 210 11 3P313TXXX 313 20 3P420TXXX 420 20 ❹ Suhu Trip dan Kenaikan Suhu Bi-logam ke Minyak
(Suhu perjalanan = Suhu perjalanan bi-logam)
Tidak. Bimetal ID Arus (I: A) Faktor Respons Ampere Bi-logam (J: °C/A²) Kenaikan suhu bi-logam menjadi minyak (ΔT: °C) Suhu oli (Hingga: °C) Suhu bi-logam (T: °C) 01 21 21 0.0125000 5.5 Untuk 5.5 Untuk 02 42 42 0.0040000 7.1 Untuk 7.1 Untuk 03 63 63 0.0019904 7.9 Untuk 7.9 Untuk 04 105 105 0.0008114 9.5 Untuk 9.5 Untuk 05 157 157 0.0002000 4.9 Untuk 4.9 Untuk 06 210 210 0.0001120 4.9 Untuk 4.9 Untuk 07 313 313 0.0000610 6.0 Untuk 6.0 Untuk 08 420 420 0.0000720 12.5 Untuk 12.5 Untuk 09 433 433 0.0000720 13.5 Untuk 13.5 Untuk T: Suhu bi-logam (°C)
ΔT: Kenaikan suhu bi-logam menjadi minyak (°C)
Kepada: suhu minyak (°C)
I: Arus mengalir melalui perjalanan Bi-metal masuk (A)
J: Faktor Respons Ampere Bi-logam (J: °C / A²)
ΔT=I²*J
T=ΔT Ke
Catatan: Ketika suhu Bi-metal mencapai pengaturan suhu trip pemutus, trip breaker. -
Dimensi Produk
Ikhtisar Dimensi Utama
Gambar berikut hanya menunjukkan dimensi produk parsial.
Untuk set lengkap gambar teknik atau spesifikasi lengkap, silakan hubungi kami di [📪nancywang@ketranele.com].
Tips Hangat Sebelum Digunakan
Terima kasih telah menggunakan pemutus sirkuit tipe CSp kami, ketika Anda menerima pemutus sirkuit, harap diinformasikan dengan tips berikut:
❶ Jika Anda perlu memasukkan pemutus sirkuit ke dalam oven kering untuk proses pengeringan, pastikan melepas penutup lampu; lamp bohlam dan lamp cincin penyegel sebelum dimasukkan ke dalam oven kering.
❷ Setelah proses pengeringan yang lama, mungkin membuat beberapa pemutus sirkuit sulit dioperasikan saat membuka dan menutup, Anda cukup meletakkan beberapa oli transformator pada pemutus sirkuit, itu akan bekerja dengan lancar lagi.
-
Video & Foto
Video Instalasi
Aplikasi
-
Pertanyaan yang sering diajukan
Q1: Apa itu pemutus sirkuit terendam minyak CSP tiga fase?
A1: Pemutus sirkuit terendam minyak CSP tiga fase adalah perangkat distribusi tegangan tinggi dengan fungsionalitas Completely Self Protected (CSP). Banyak digunakan dalam transformator tiga fase yang dipasang di tiang, transformator tiga fase tipe kotak yang dipasang di alas atau pad.
Q2: Apa perbedaan antara pemutus sirkuit terendam minyak CSP tiga fase dan pemutus sirkuit fase tunggal?
A2: Perbedaan utama terletak pada jumlah fase dan skenario aplikasi. Pemutus sirkuit tiga fase dapat mengontrol ketiga fase secara bersamaan, cocok untuk sistem tenaga industri dan peralatan berdaya tinggi, sedangkan pemutus fase tunggal terutama digunakan untuk distribusi skala kecil atau cabang jaringan pedesaan. Pemutus CSP tiga fase menawarkan sinkronisasi dan penyeimbangan arus yang lebih baik.
Q3: Skenario aplikasi apa yang cocok untuk pemutus sirkuit CSP?
A3:Pemutus sirkuit CSP banyak digunakan untuk perlindungan transformator distribusi, peningkatan jaringan pedesaan, sistem catu daya industri dan pertambangan, dan integrasi jaringan tenaga angin atau surya. Keandalan tinggi dan fitur perlindungan otomatis membuatnya ideal untuk lingkungan tak berawak atau kompleks.
Q4: Bisakah produk disesuaikan sesuai dengan kebutuhan pelanggan?
A4: Iya. Kustomisasi tersedia berdasarkan kebutuhan pelanggan untuk tegangan pengenal, arus, jenis pemasangan, dan skema kontrol, termasuk layanan OEM.
