Submersible 210 Single Phase 1F Circuit Breaker [35mm]

Model: M2P210T110: 110 ° C; 120 °C; 130 °C

Pemutus sirkuit fase tunggal submersible lubang pemasangan 57.4mm digunakan untuk transformator tipe oli fase tunggal 5-100KVA pada 120/240 volt

Baca lebih lanjut

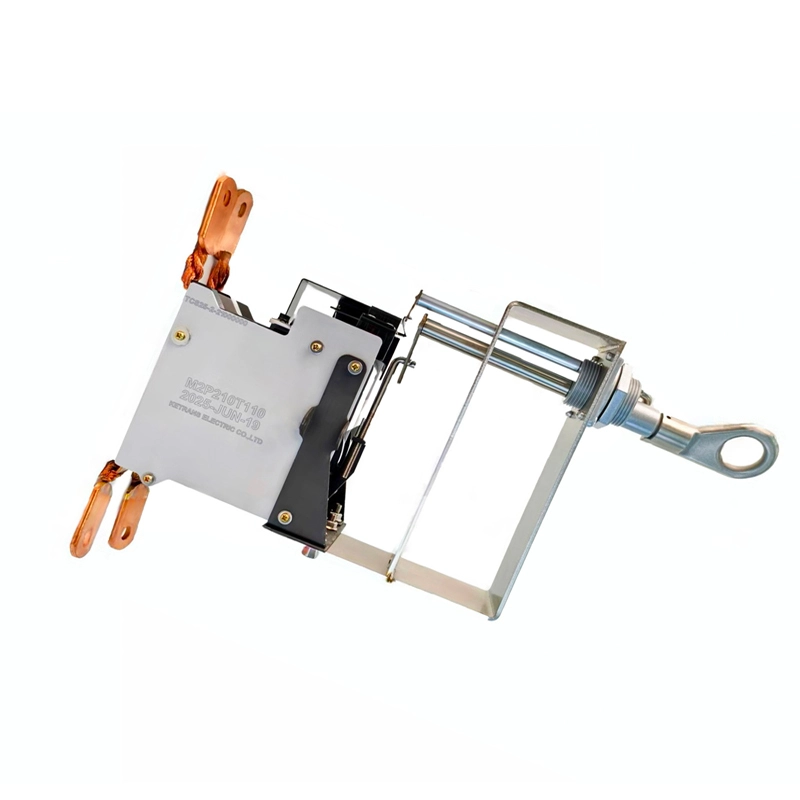

Detail samping Pemutus Sirkuit CSP 210A Terendam Minyak Bawah Tanah / Submersible

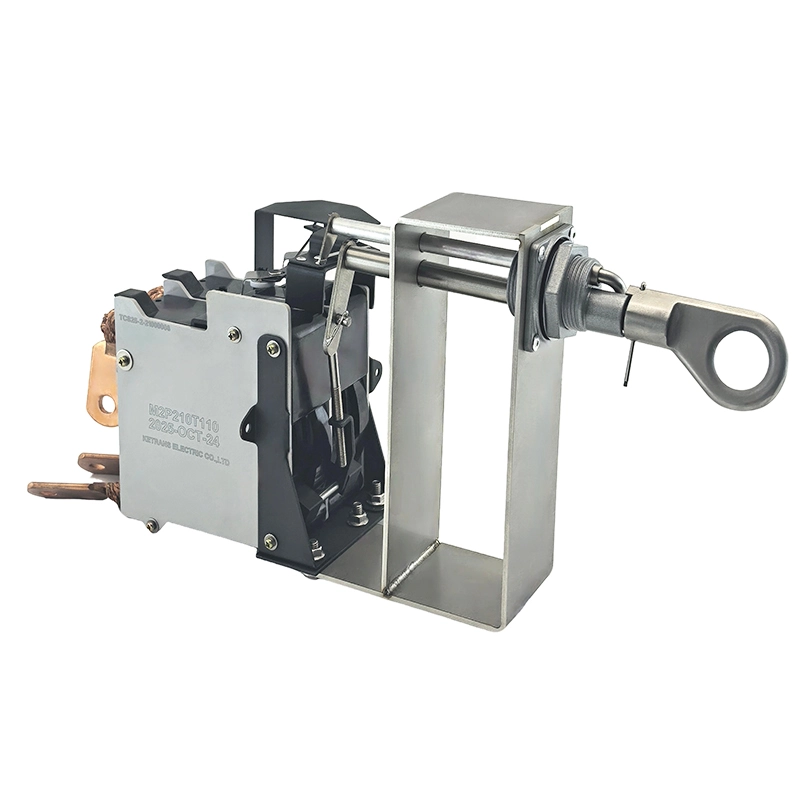

Sudut samping Pemutus Sirkuit CSP 210A Terendam Minyak Bawah Tanah / Submersible

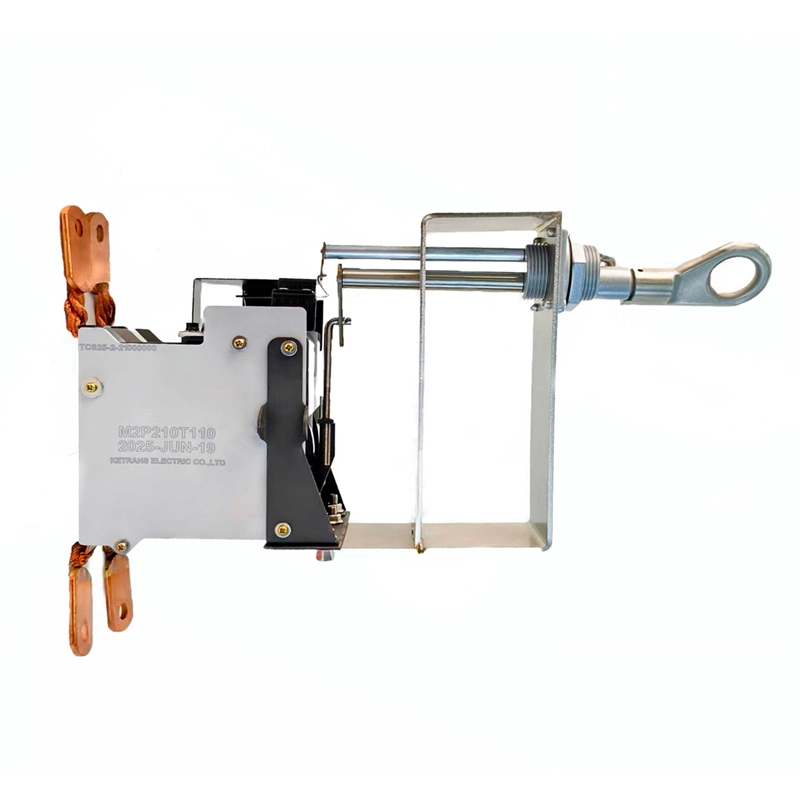

Profil samping Pemutus Sirkuit CSP 210A yang Direndam Minyak Bawah Tanah / Submersible

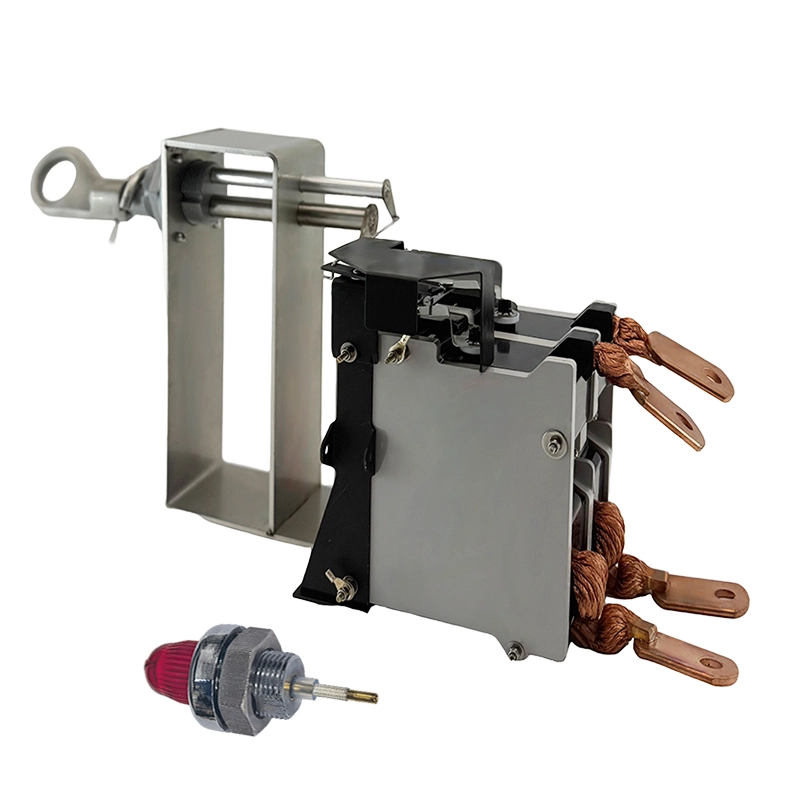

Bawah Tanah / Submersible Oil-Entered CSP 210A Circuit Breaker tampilan belakang

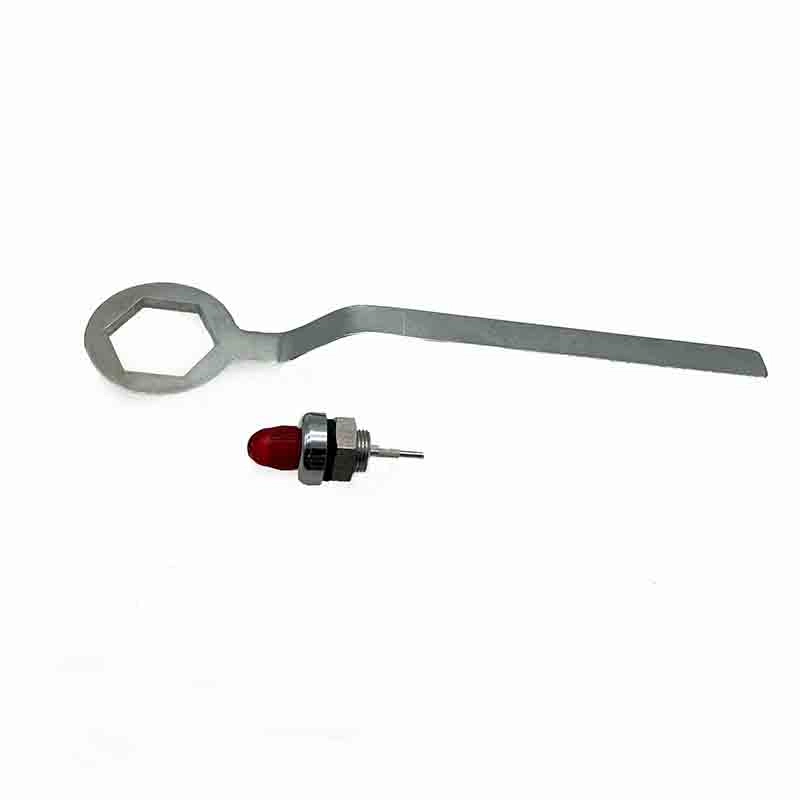

Kunci pas perjalanan dan lampu sinyal penutup Pemutus Sirkuit CSP 210A yang Terendam Minyak Bawah Tanah/Submersible

Minta Penawaran

Kerugian rendah, kapasitas interupsi tinggi

Mengatur Ulang Mekanisme & Kontrol Darurat, Mudah untuk Malntalnance

Sertifikasi Lengkap

Spesifikasi

Model	M2P210T110
Nilai Saat Ini	210A
Untuk Transformer	50KVA / 100KVA
Nilai Voltage	240V / 480V
Suhu Perjalanan.	110 °C, 120 °C, 130 °C
Fase	1F

Standar Dimensi Produk Video & Foto Pertanyaan yang sering diajukan

Standar

❖ Standar untuk Referensi:

ANSI C 57.109-2018 (Revisi lEEE Std c57.109-1993) Panduan lEEE untuk Trafo yang direndam liguid.
Durasi arus patahan lewat.
Standar lEEE C37.91 -2008, Panduan lEEE untuk Melindungi Transformator Daya.
Standar lEEE C57.91-2011 / IEEE C57.12.00-2015 / EEE C57.12.90-2015.
IEEE C37.13-2015 / EEE C37.50-2018.
IEC60947-2:2016 AMD1:2019 Bagian 2:Pemutus sirkuit.
PLN D30.002-2008 (Indonesia)Spesifikasi trafo CSP.

❶ Spesifikasi dan Lembar Data

Ini adalah pemutus sirkuit fase tunggal, digunakan untuk transformator fase tunggal. Pemutus sirkuit dipasang pada belitan sekunder transformator, digunakan untuk perlindungan beban berlebih dan perlindungan hubung singkat.

Model	Arus (A)	Penilaian (KVA)	Tegangan (V)	Lampu sinyal	Sakelar darurat (kelebihan beban)	Perlindungan magnetik	Resistansi (Ω) pada 25°C 2 kutub	Kerugian (W) pada 85°C 2 kutub
M2P21TXXX	21	5	240	Iya	Iya	Tidak	3800	2.1
M2P21TXXX	21	10	480	Iya	Iya	Tidak	3800	2.1
M2P42TXXX	42	10	240	Iya	Iya	Tidak	3200	7
M2P63TXXX	63	15	240	Iya	Iya	Tidak	2100	10
M2P105TXXX	105	25	240	Iya	Iya	Tidak	900	12
M2P105TXXX	105	50	480	Iya	Iya	Tidak	900	12
M2P157TXXX	157	37.5	240	Iya	Iya	Iya	800	24
M2P157TXXX	157	75	280	Iya	Iya	Iya	800	24
M2P210TXXX	210	50	240	Iya	Iya	Iya	750	41
M2P210TXXX	210	100	280	Iya	Iya	Iya	750	41
M2P313TXXX	313	75	240	Iya	Iya	Iya	500	60
M2P313TXXX	313	150	480	Iya	Iya	Iya	500	60
M2P420TXXX	420	100	240	Iya	Iya	Iya	450	98
M2P420TXXX	420	200	480	Iya	Iya	Iya	450	98

Catatan:

2P42TXX, "2P" berarti 2 kutub, "42" berarti arus, "TXXX" berarti suhu perjalanan, misalnya "T120" berarti suhu perjalanan adalah 120 °C, Suhu dapat diatur dari 90 hingga 130 derajat, dengan toleransi /-10%.
Dan ada toleransi 10% untuk resistensi dan kerugian, toleransi kemerdekaan: /-10%.

❷ Spesifikasi listrik untuk semua Pemutus Sirkuit Tipe Oli CSP

Tegangan Maks	Uji Frekuensi Daya (satu menit) 50/60HZ	Uji Impuls Lightening	Ketahanan Isolasi (5000V)	Kapasitas Interupsi Normal
600V	≥10KV	30KV	≥5000MΩ	11KA~20KA

❸ Kapasitas Mengganggu

Model	Arus (A)	Kapasitas Interupsi (KA)
M2P42TXXX	42	4
M2P42TXXX	42	4
M2P63TXXX	63	4
M2P105TXXX	110	7
M2P157TXXX	157	11
M2P157TXXX	157	11
M2P210TXXX	210	11
M2P210TXXX	210	11
M2P313TXXX	313	20
M2P420TXXX	420	20

❹ Suhu Trip dan Kenaikan Suhu Bi-logam ke Minyak

(Suhu perjalanan = Suhu perjalanan bi-logam)

Tidak.	Bimetal ID	Arus (I: A)	Faktor Respons Ampere Bi-logam (J: °C/A²)	Kenaikan suhu bi-logam menjadi minyak (ΔT: °C)	Suhu oli (Hingga: °C)	Suhu bi-logam (T: °C)
01	21	21	0.0125000	5.5	Untuk	5.5 Untuk
02	42	42	0.0040000	7.1	Untuk	7.1 Untuk
03	63	63	0.0019904	7.9	Untuk	7.9 Untuk
04	105	105	0.0008114	9.5	Untuk	9.5 Untuk
05	157	157	0.0002000	4.9	Untuk	4.9 Untuk
06	210	210	0.0001120	4.9	Untuk	4.9 Untuk
07	313	313	0.0000610	6.0	Untuk	6.0 Untuk
08	420	420	0.0000720	12.5	Untuk	12.5 Untuk
09	433	433	0.0000720	13.5	Untuk	13.5 Untuk

T: Suhu bi-logam (°C)
ΔT: Kenaikan suhu bi-logam menjadi minyak (°C)
Kepada: suhu minyak (°C)
I: Arus mengalir melalui perjalanan Bi-metal masuk (A)
J: Faktor Respons Ampere Bi-logam (J: °C / A²)
ΔT=I2*J
T=ΔT Ke
Catatan: Ketika suhu Bi-metal mencapai pengaturan suhu trip pemutus, trip breaker.

Dimensi Produk

Ikhtisar Dimensi Utama

Gambar berikut hanya menunjukkan dimensi produk parsial.
Untuk set lengkap gambar teknik atau spesifikasi lengkap, silakan hubungi kami di [📪nancywang@ketranele.com].
Video & Foto

Video Instalasi

Aplikasi
Pertanyaan yang sering diajukan

Q1: Apa itu pemutus sirkuit CSP terendam minyak bawah tanah?

A1: Ini adalah perangkat perlindungan tegangan rendah yang dipasang di dalam transformator bawah tanah atau sumber, digunakan untuk mengontrol dan melindungi sirkuit sekunder transformator.

Q2: Apa fungsi utamanya?

A2:Ini secara otomatis memutuskan rangkaian tegangan rendah jika terjadi kelebihan beban atau korsleting untuk melindungi transformator dan peralatan yang terhubung.

Q3: Apa keuntungan dari pemutus CSP bawah tanah?

A3:Desain yang terendam minyak memberikan insulasi yang sangat baik, keandalan tinggi, dan pengoperasian bebas perawatan yang cocok untuk lingkungan tertutup atau bawah tanah.

Q4: Bisakah disesuaikan untuk jenis transformator yang berbeda?

A4: Ya, model yang disesuaikan tersedia untuk transformator bawah tanah fase tunggal atau tiga fase dengan berbagai kapasitas.
