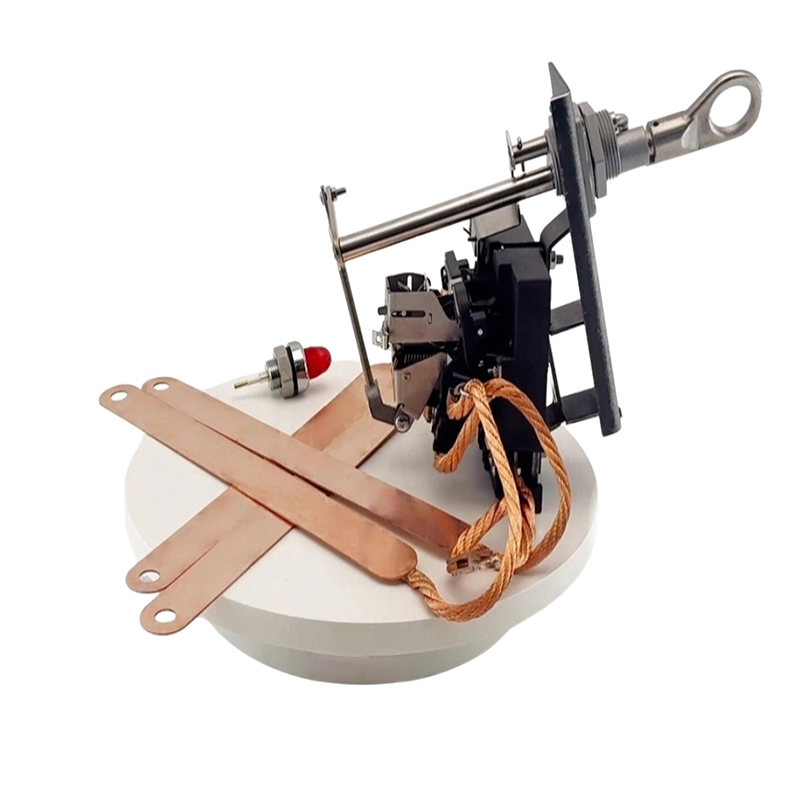

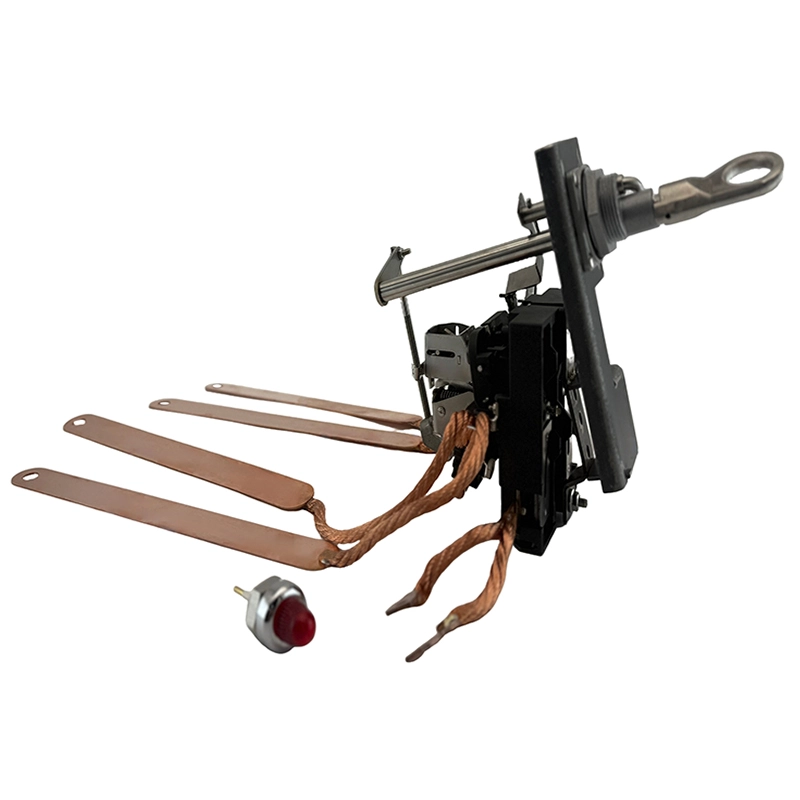

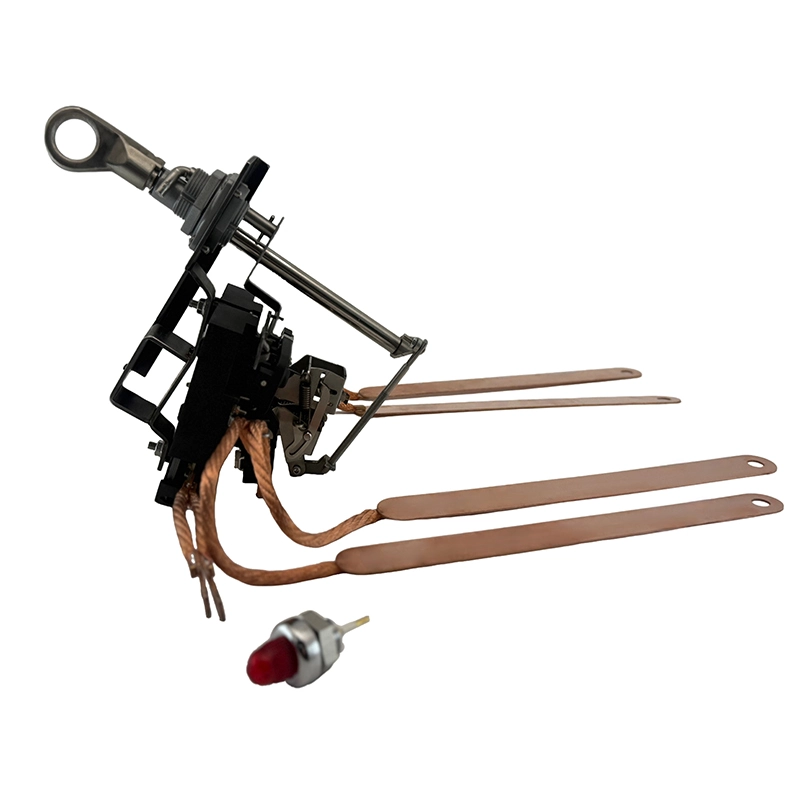

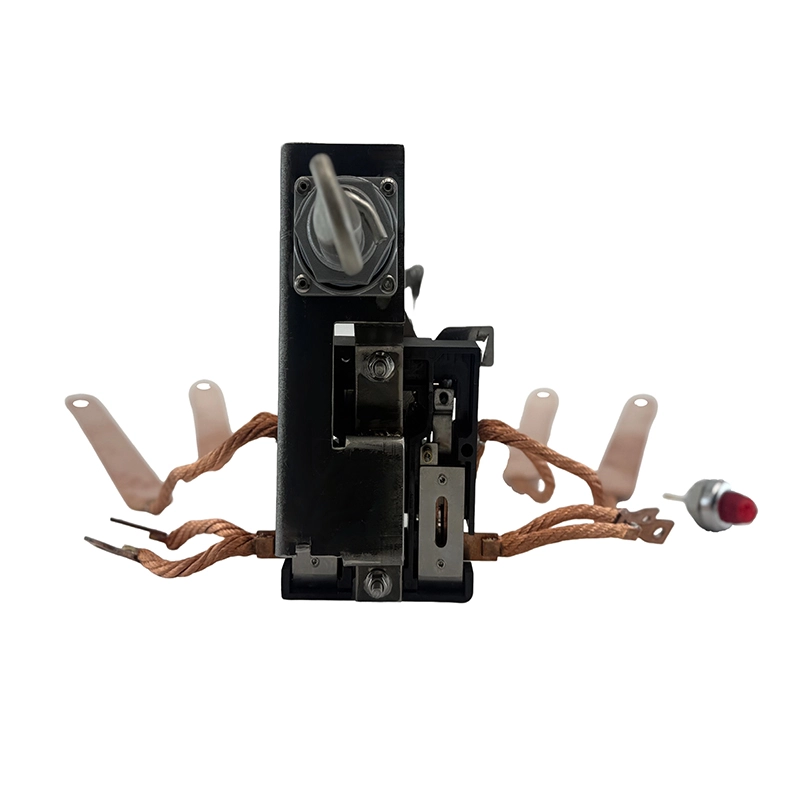

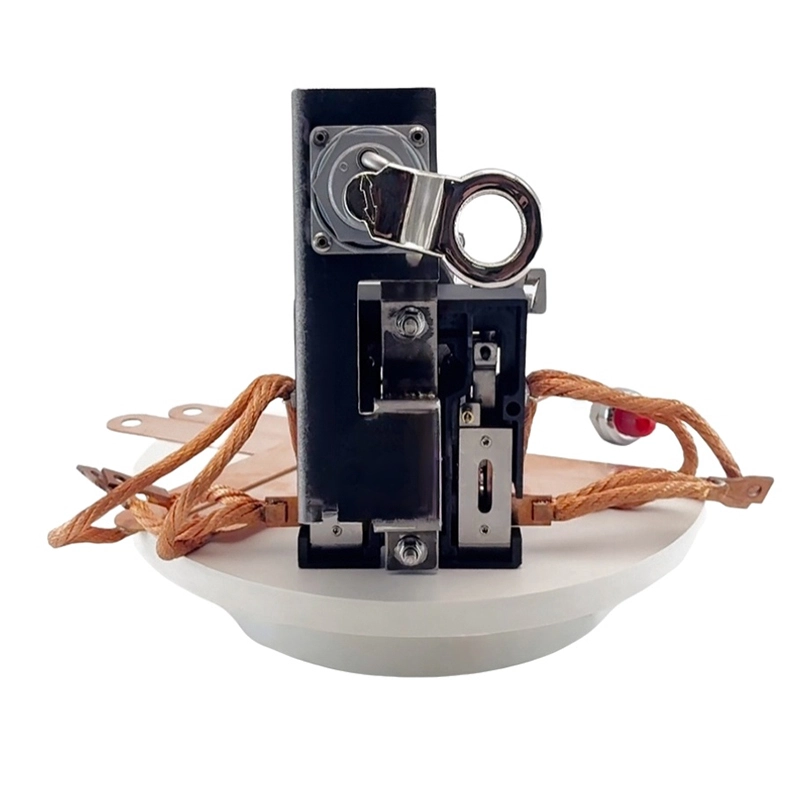

21 Pemutus Kecil Lubang Pasang [35mm]
- Model: P2P21T110
- 110 ° C
- 120 °C
- 130 °C
- Ada pegangan lurus dan pegangan melengkung.
Pemutus sirkuit fase tunggal submersible lubang pemasangan 57.4mm digunakan untuk transformator tipe oli fase tunggal 5-100KVA pada 120/240 volt
Kerugian rendah, kapasitas interupsi tinggi
Mengatur Ulang Mekanisme & Kontrol Darurat, Mudah untuk Malntalnance
Sertifikasi Lengkap
Spesifikasi
| Model | P2P21T110 |
| Nilai Saat Ini | 21A |
| Untuk Transformer | 5KVA / 10KVA |
| Nilai Voltage | 240V / 480V |
| Suhu Perjalanan. | 110 °C, 120 °C, 130 °C |
| Fase | 1F |
-
Standar
❖ Standar untuk Referensi:
- ANSI C 57.109-2018 (Revisi lEEE Std c57.109-1993) Panduan lEEE untuk Transformator yang terendam cairan melalui-Durasi Arus Gangguan
- Standar lEEE C37.91 -2008, Panduan lEEE untuk Melindungi Transformator Daya.
- Standar IEEE C57.91-2011 / IEEE C57.12.00-2015 / IEEE C57.12.90-2015
- IEEE C37.13-2015 / IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 Bagian 2: Pemutus sirkuit.
- PLN D30.002-2008 (Indonesia)Spesifikasi trafo CSP
- lEEE Standar C37.41 & C37.42 (Sekering HV)
🔴Produk kami hadir dalam dua gaya: pegangan lurus dan pegangan melengkung. Silahkan hubungi kami untuk informasi lebih lanjut.[📪nancywang@ketranele.com].
❶ Spesifikasi dan Lembar Data
LT adalah pemutus sirkuit tiga fase, digunakan untuk transformator tiga fase. Pemutus sirkuit dipasang pada belitan sekunder transformator, digunakan untuk perlindungan beban berlebih dan perlindungan hubung singkat.
Model Arus (A) Penilaian (KVA) Tegangan (V) Lampu sinyal Sakelar darurat (kelebihan beban) Perlindungan magnetik Resistansi (Ω) pada 25°C 2 kutub Kerugian (W) pada 85°C 2 kutub P2P21TXXX 21 5 240 Iya Iya Tidak 3800 2.1 10 480 Halaman 2P42TXXX 42 10 240 Iya Iya Tidak 3200 7 Halaman 2P63TXXX 63 15 240 Iya Iya Tidak 2100 10 Halaman 2P105TXXX 105 25 240 Iya Iya Tidak 900 12 50 480 Halaman 2P157TXXX 157 37.5 240 Iya Iya Iya 800 24 75 480 Halaman 2P210TXXX 210 50 240 Iya Iya Iya 750 41 100 480 Catatan:
- 3P42TXX, "3P" berarti 3 kutub, "42" berarti arus, "TXXX" berarti suhu perjalanan, misalnya "T120" berarti suhu perjalanan adalah 120 '° Cc, Suhu dapat diatur dari 90 hingga 130 derajat, dengan toleransi /-10%.
- Dan ada toleransi 10% untuk resistensi dan kerugian, toleransi emerency: /-10%.
❷ Spesifikasi listrik untuk semua Pemutus Sirkuit Tipe Oli CSP
Tegangan Maks Uji Frekuensi Daya
(satu menit) 50/60HZUji Impuls Lightening Ketahanan Isolasi (5000V) Kapasitas Interupsi Normal 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Kapasitas Mengganggu
Model Arus (A) Kapasitas Interupsi (KA) Halaman 2P42TXXX 42 4 Halaman 2P63TXXX 63 4 Halaman 2P105TXXX 105 7 Halaman 2P157TXXX 157 11 Halaman 2P210TXXX 210 11 ❹ Suhu Trip dan Kenaikan Suhu Bi-logam ke Minyak
(Suhu perjalanan = Suhu perjalanan bi-logam)
Tidak. Bimetal ID Arus (I: A) Faktor Respons Ampere Bi-logam (J: °C/A²) Kenaikan suhu bi-logam menjadi minyak (ΔT: °C) Suhu oli (Hingga: °C) Suhu bi-logam (T: °C) 01 21 21 0.0125000 5.5 Untuk 5.5 Untuk 02 42 42 0.0040000 7.1 Untuk 7.1 Untuk 03 63 63 0.0019904 7.9 Untuk 7.9 Untuk 04 105 105 0.0008114 9.5 Untuk 9.5 Untuk 05 157 157 0.0002000 4.9 Untuk 4.9 Untuk 06 210 210 0.0001120 4.9 Untuk 4.9 Untuk T: Suhu bi-logam (°C)
ΔT: Kenaikan suhu bi-logam menjadi minyak (°C)
Kepada: suhu minyak (°C)
I: Arus mengalir melalui perjalanan Bi-metal masuk (A)
J: Faktor Respons Ampere Bi-logam (J: °C / A²)
ΔT=I²*J
T=ΔT Ke
Catatan: Ketika suhu Bi-metal mencapai pengaturan suhu trip pemutus, trip breaker. -
Dimensi Produk
Ikhtisar Dimensi Utama
Gambar berikut hanya menunjukkan dimensi produk parsial.
Untuk set lengkap gambar teknik atau spesifikasi lengkap, silakan hubungi kami di [📪nancywang@ketranele.com].
-
Video & Foto
Video Instalasi
Video pemasangan pegangan melengkungVideo instalasi pegangan lurusAplikasi
-
Pertanyaan yang sering diajukan
Q1: Bagaimana Cara Kerja Pemutus Sirkuit CSP?
A1:Fungsi Perlindungan Arus Berlebih: Ketika arus melebihi kapasitas pengenal, mekanisme perjalanan termal-magnetik mendeteksi kelebihan beban atau korsleting. Ini secara otomatis memutuskan sirkuit, mencegah konduktor terlalu panas atau kegagalan peralatan.
Q2: Apa keuntungan dari pemutus sirkuit yang direndam minyak dibandingkan dengan jenis vakum?
A2: Pemutus sirkuit yang direndam minyak memberikan pendinginan, isolasi, dan ketahanan yang lebih baik terhadap lingkungan luar ruangan, menjadikannya ideal untuk lokasi terpencil atau keras. Jenis vakum lebih disukai untuk aplikasi switching dalam ruangan atau frekuensi tinggi.
Pertanyaan 3: Bagaimana siklus perawatan untuk pemutus CSP yang direndam minyak?
A3:Pengambilan sampel oli rutin dan inspeksi mekanis direkomendasikan setiap 3-5 tahun; Dalam operasi normal, persyaratan perawatan minimal.
Q4: Berapa lead time tipikal untuk pesanan?
A4: Model standar tersedia dalam stok; Pesanan yang disesuaikan biasanya membutuhkan 3-4 minggu.
