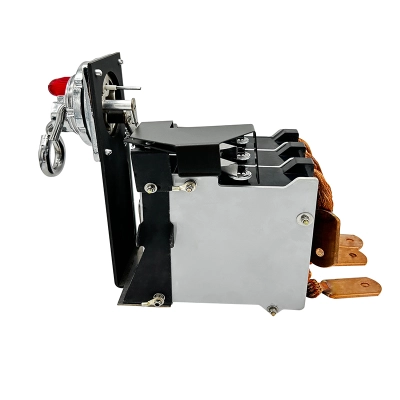

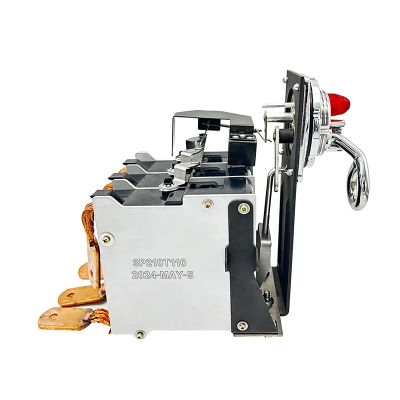

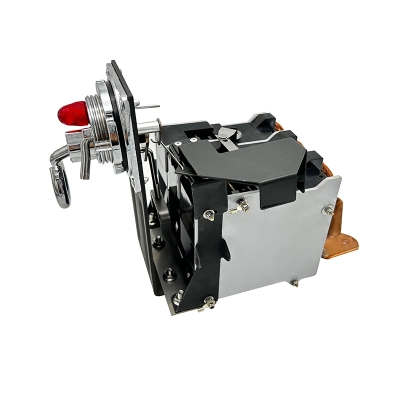

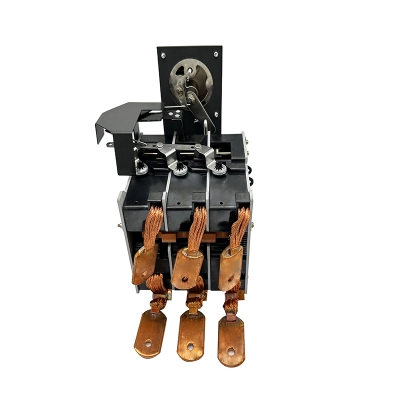

Pemutus Sirkuit 3F Gaya Thailand 210A [57.4mm]

❖ Standar untuk Referensi:

• ANSI C 57.109-2018 (Revisi lEEE Std c57.109-1993) Panduan lEEE untuk Transformator yang terendam cairan melalui-Durasi Arus Gangguan
• Standar lEEE C37.91 -2008, Panduan lEEE untuk Melindungi Transformator Daya.
• Standar IEEE C57.91-2011 / IEEE C57.12.00-2015 / IEEE C57.12.90-2015
• IEEE C37.13-2015 / IEEE C37.50-2018
• IEC60947-2:2016 AMD1:2019 Bagian 2: Pemutus sirkuit.
• PLN D30.002-2008 (Indonesia)Spesifikasi trafo CSP
• lEEE Standar C37.41 & C37.42 (Sekering HV)

🔴Kami juga memiliki versi Thailand dari produk ini dengan pegangan di sebelah kanan. Silahkan hubungi kami untuk informasi lebih lanjut.[📪nancywang@ketranele.com].

❶ Spesifikasi dan Lembar Data

LT adalah pemutus sirkuit tiga fase, digunakan untuk transformator tiga fase. Pemutus sirkuit dipasang pada belitan sekunder transformator, digunakan untuk perlindungan beban berlebih dan perlindungan hubung singkat.

Catatan:

❷ Spesifikasi listrik untuk semua Pemutus Sirkuit Tipe Oli CSP

❸ Kapasitas Mengganggu

❹ Suhu Trip dan Kenaikan Suhu Bi-logam ke Minyak

(Suhu perjalanan = Suhu perjalanan bi-logam)

T: Suhu bi-logam (°C)
ΔT: Kenaikan suhu bi-logam menjadi minyak (°C)
Kepada: suhu minyak (°C)
I: Arus mengalir melalui perjalanan Bi-metal masuk (A)
J: Faktor Respons Ampere Bi-logam (J: °C / A²)
ΔT=I²*J
T=ΔT Ke
Catatan: Ketika suhu Bi-metal mencapai pengaturan suhu trip pemutus, trip breaker.

Ikhtisar Dimensi Utama

Gambar berikut hanya menunjukkan dimensi produk parsial.
Untuk set lengkap gambar teknik atau spesifikasi lengkap, silakan hubungi kami di [📪nancywang@ketranele.com].

Tips Hangat Sebelum Digunakan

Terima kasih telah menggunakan pemutus sirkuit tipe CSp kami, ketika Anda menerima pemutus sirkuit, harap diinformasikan dengan tips berikut:

❶ Jika Anda perlu memasukkan pemutus sirkuit ke dalam oven kering untuk proses pengeringan, pastikan melepas penutup lampu; lamp bohlam dan lamp cincin penyegel sebelum dimasukkan ke dalam oven kering.

❷ Setelah proses pengeringan yang lama, mungkin membuat beberapa pemutus sirkuit sulit dioperasikan saat membuka dan menutup, Anda cukup meletakkan beberapa oli transformator pada pemutus sirkuit, itu akan bekerja dengan lancar lagi.

Video Instalasi

Aplikasi

Q1: Apa itu pemutus sirkuit terendam minyak CSP tiga fase?

A1: Pemutus sirkuit terendam minyak CSP tiga fase adalah perangkat distribusi tegangan tinggi dengan fungsionalitas Completely Self Protected (CSP). Banyak digunakan dalam transformator tiga fase yang dipasang di tiang, transformator tiga fase tipe kotak yang dipasang di alas atau pad.

Q2: Apa perbedaan antara pemutus sirkuit terendam minyak CSP tiga fase dan pemutus sirkuit fase tunggal?

A2: Perbedaan utama terletak pada jumlah fase dan skenario aplikasi. Pemutus sirkuit tiga fase dapat mengontrol ketiga fase secara bersamaan, cocok untuk sistem tenaga industri dan peralatan berdaya tinggi, sedangkan pemutus fase tunggal terutama digunakan untuk distribusi skala kecil atau cabang jaringan pedesaan. Pemutus CSP tiga fase menawarkan sinkronisasi dan penyeimbangan arus yang lebih baik.

Q3: Skenario aplikasi apa yang cocok untuk pemutus sirkuit CSP?

A3:Pemutus sirkuit CSP banyak digunakan untuk perlindungan transformator distribusi, peningkatan jaringan pedesaan, sistem catu daya industri dan pertambangan, dan integrasi jaringan tenaga angin atau surya. Keandalan tinggi dan fitur perlindungan otomatis membuatnya ideal untuk lingkungan tak berawak atau kompleks.

Q4: Bisakah produk disesuaikan sesuai dengan kebutuhan pelanggan?

A4: Iya. Kustomisasi tersedia berdasarkan kebutuhan pelanggan untuk tegangan pengenal, arus, jenis pemasangan, dan skema kontrol, termasuk layanan OEM.
