2X313A Pemutus Sirkuit 3F Tiga Fase-Melengkung [35mm]

Model: T3P2X313T110: 110 ° C; 120 °C; 130 °C; Tersedia versi datar

Pemutus sirkuit tiga fase lubang pemasangan 35mm, digunakan untuk transformator kinerja tinggi Pemasangan Tiang 225-300KVA tiga fase. Pemutus sirkuit tegangan rendah yang direndam minyak CSP dipasang pada belitan sekunder transformator, menggunakan oli untuk isolasi dan kepunahan busur untuk melindungi sistem kelistrikan dari kesalahan.

Baca lebih lanjut

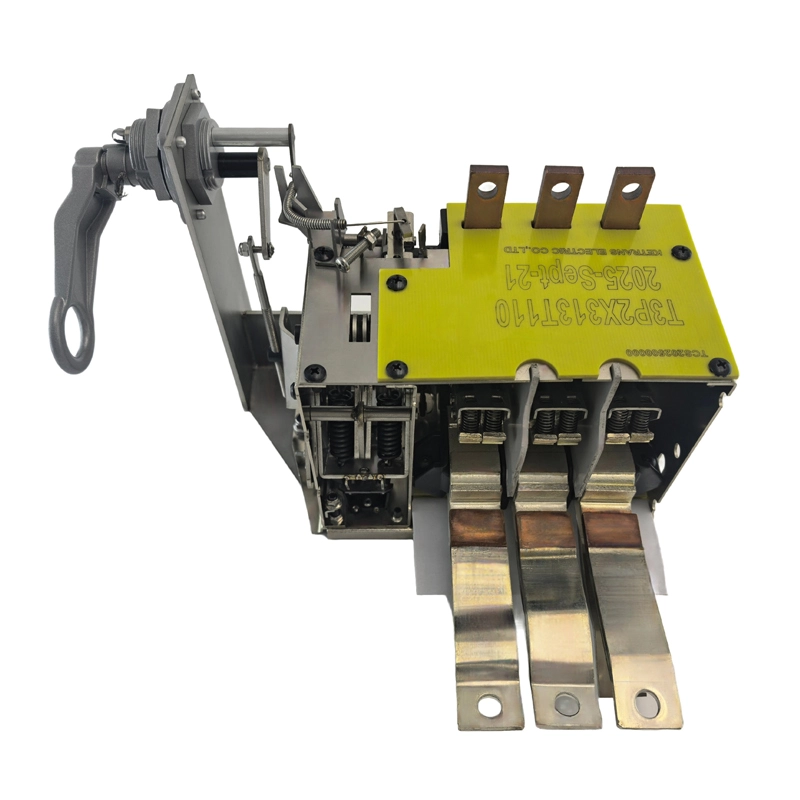

Pemutus sirkuit terendam minyak 2X313A CSP tiga fase 225KVA tampilan pemasangan samping

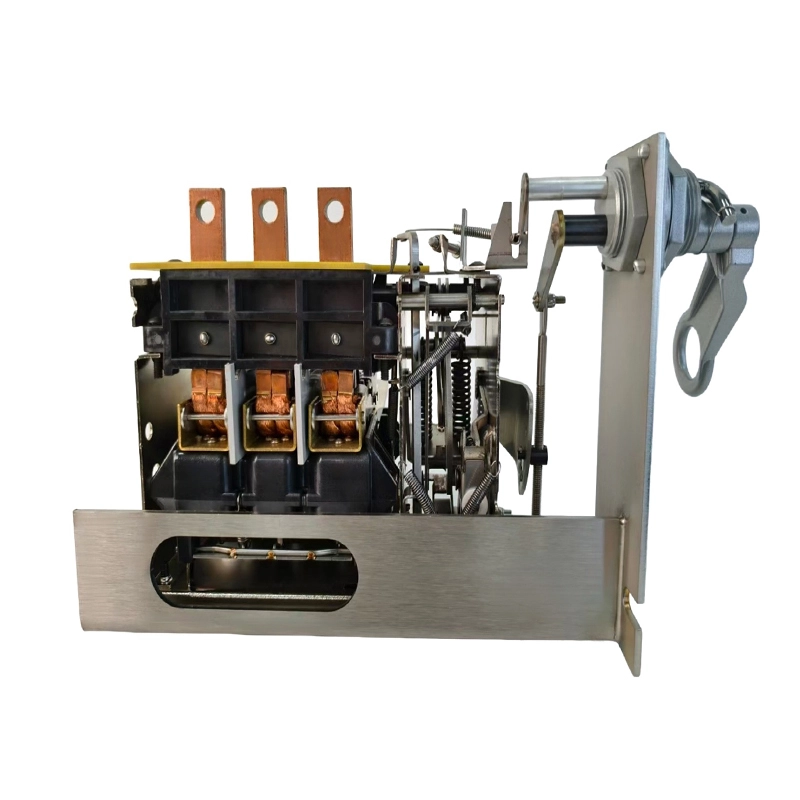

Tiga fase 2X313A CSP rompus sirkuit terendam minyak 225KVA wajah operasi depan

Tata letak port terminal pemutus sirkuit terendam minyak 2X313A CSP tiga fase 225KVA

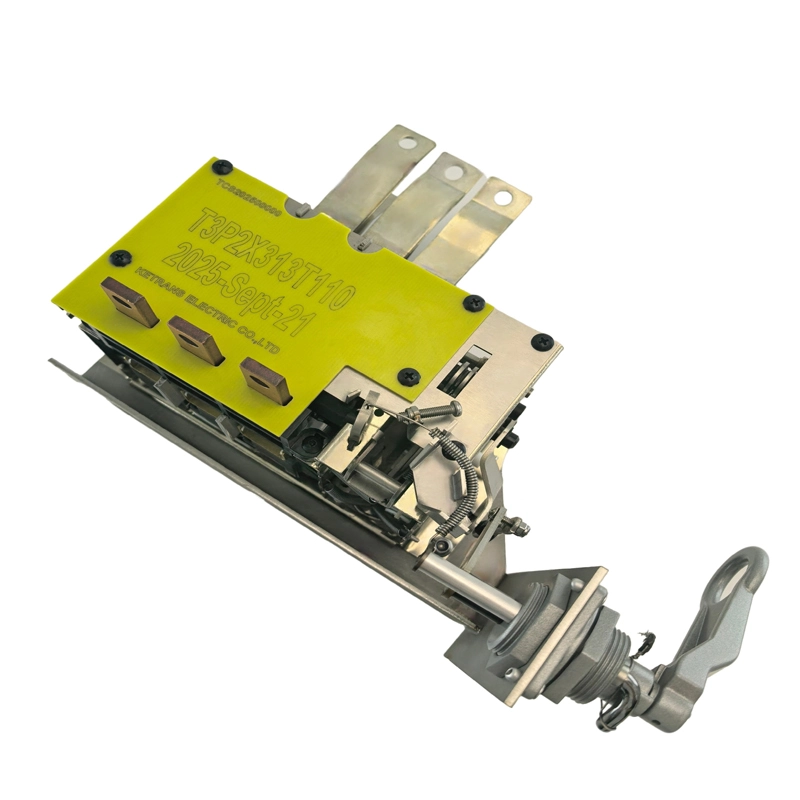

Ruang pemadam busur internal dari pemutus sirkuit terendam minyak tiga fase 2X313A CSP 225KVA

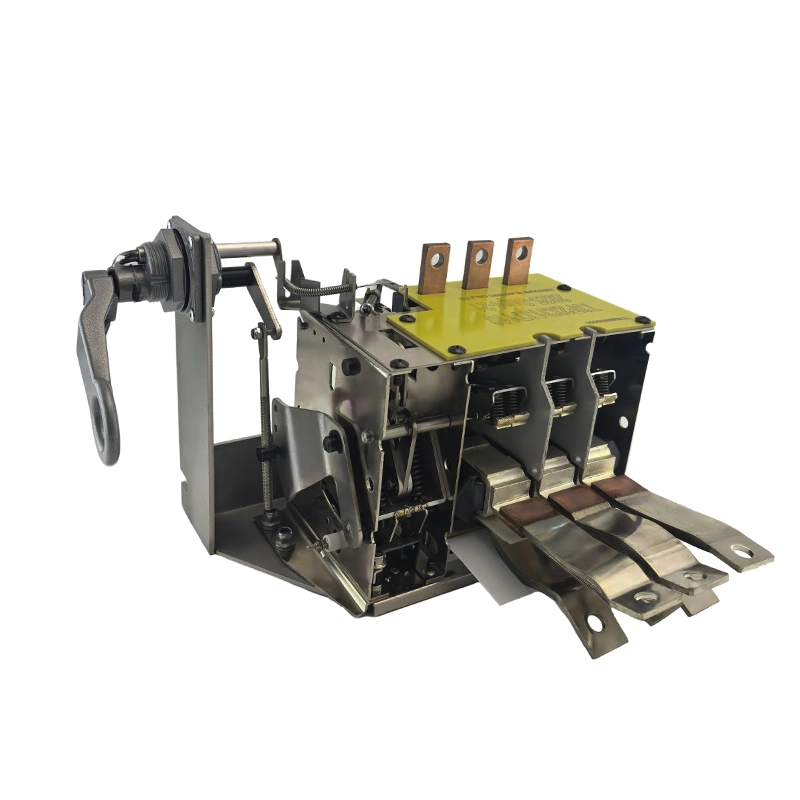

Lubang pemasangan samping pemutus sirkuit terendam minyak 2X313A CSP tiga fase 225KVA

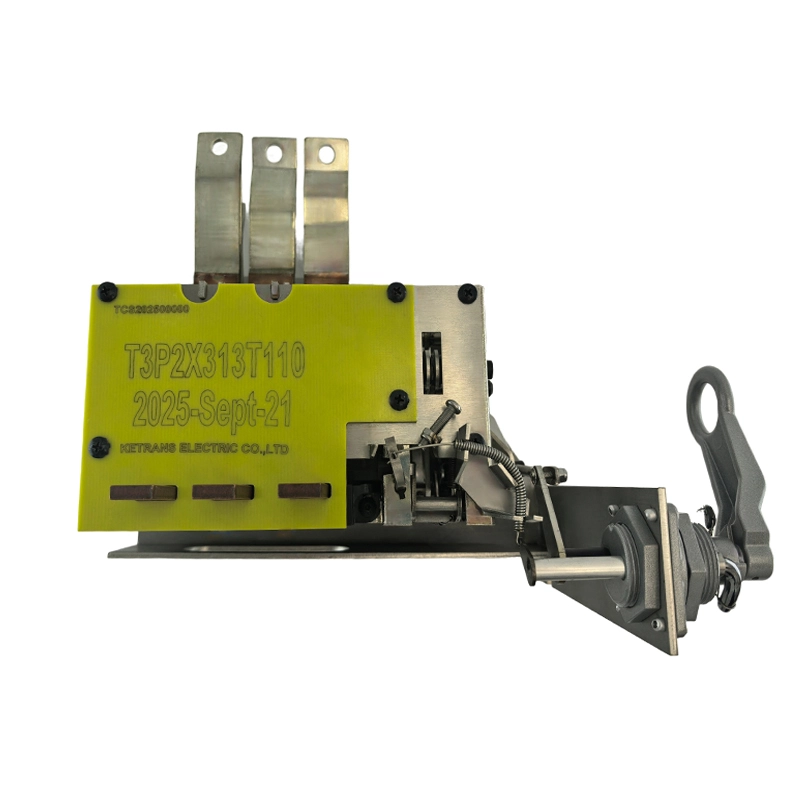

Diagram pengkabelan teratas dari pemutus sirkuit terendam minyak 2X313A CSP tiga fase 225KVA

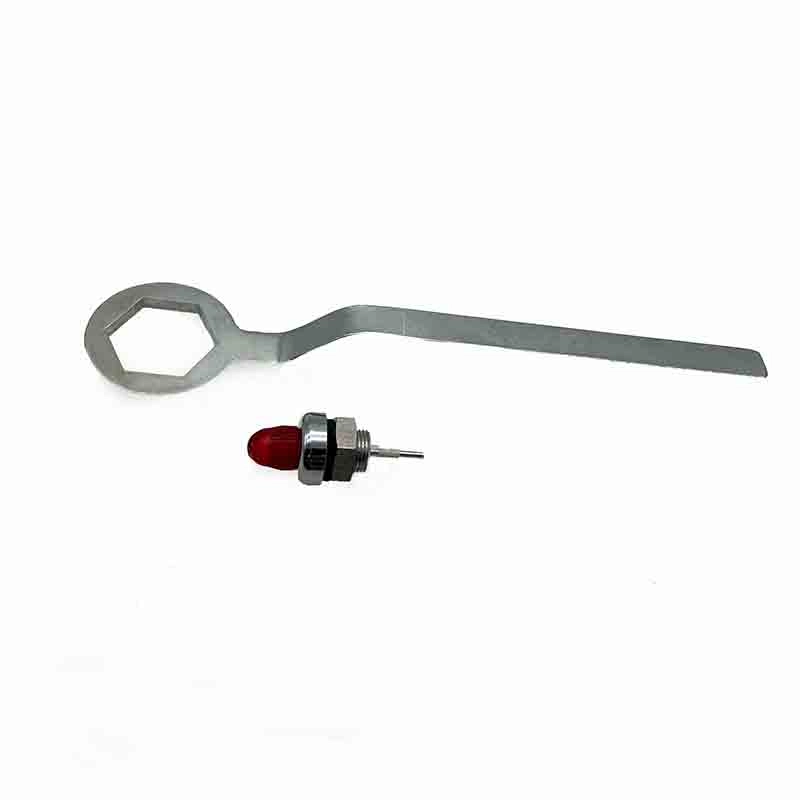

Kunci pas trip dan lampu sinyal dari pemutus sirkuit terendam minyak 2X313A CSP tiga fase 225KVA

Minta Penawaran

Kerugian rendah, kapasitas interupsi tinggi

Mengatur Ulang Mekanisme & Kontrol Darurat, Mudah untuk Malntalnance

Sertifikasi Lengkap

Spesifikasi

Model	T3P2X313T110
Nilai Saat Ini	626A
Untuk Transformer	225KVA
Nilai Voltage	208V / 120V
Suhu Perjalanan.	110 °C, 120 °C, 130 °C
Fase	3F
Diameter Lubang Pemasangan	35mm
Permukaan Pemasangan	MELENGKUNG/DATAR

Standar Dimensi Produk Video & Foto Pertanyaan yang sering diajukan

Standar

❖ Standar untuk Referensi:

ANSI C 57.109-2018 (Revisi lEEE Std c57.109-1993) Panduan lEEE untuk Transformator yang terendam cairan melalui-Durasi Arus Gangguan
Standar lEEE C37.91 -2008, Panduan lEEE untuk Melindungi Transformator Daya.
Standar IEEE C57.91-2011 / IEEE C57.12.00-2015 / IEEE C57.12.90-2015
IEEE C37.13-2015 / IEEE C37.50-2018
IEC60947-2:2016 AMD1:2019 Bagian 2: Pemutus sirkuit.
PLN D30.002-2008 (Indonesia)Spesifikasi trafo CSP

❶ Spesifikasi dan Lembar Data

Ini adalah pemutus sirkuit tiga fase, digunakan untuk transformator tiga fase. Pemutus sirkuit dipasang pada belitan sekunder transformator, digunakan untuk perlindungan beban berlebih dan perlindungan hubung singkat.

Model	Arus (A)	Penilaian (KVA)	Tegangan (V)	Lampu sinyal	Sakelar darurat (kelebihan beban)	Perlindungan magnetik	Resistansi (Ω) pada 25°C 2 kutub	Kerugian (W) pada 85°C 2 kutub
T3P2X313TXXX	626	225	208/120	Iya	Iya	Iya	UΩ	155
T3P2X313TXXX	626	225	208/120	Iya	Iya	Iya	UΩ	155
T3P2X420TXXX	840	300	208/120	Iya	Iya	Iya	UΩ	270
T3P2X420TXXX	840	300	208/120	Iya	Iya	Iya	UΩ	270

Catatan:

3P42Txx, "3P" berarti 3 kutub, 2X313 berarti, "TXXX" berarti suhu perjalanan, misalnya "T120" berarti suhu perjalanan adalah 120 °C, Suhu dapat diatur dari 90 hingga 130 derajat, dengan toleransi /-10%,
Dan ada toleransi 10% untuk resistansi dan kerugian, toleransi darurat: /-10%.

❷ Spesifikasi listrik untuk semua Pemutus Sirkuit Tipe Oli CSP

Tegangan Maks	Uji Frekuensi Daya (satu menit) 50/60HZ	Uji Impuls Lightening	Ketahanan Isolasi (5000V)	Kapasitas Interupsi Normal
600V	≥10KV	30KV	≥5000MΩ	11KA~20KA

❸ Kapasitas Mengganggu

Model	Arus (A)	Kapasitas Interupsi (KA)
T3P2X313TXXX	626	20KA
T3P2X313TXXX	626	20KA
T3P2X420TXXX	840	20KA

❹ Suhu Trip dan Kenaikan Suhu Bi-logam ke Minyak

(Suhu perjalanan = Suhu perjalanan bi-logam)

Tidak.	Bimetal ID	Arus (I: A)	Faktor Respons Ampere Bi-logam (J: °C/A²)	Kenaikan suhu bi-logam menjadi minyak (ΔT: °C)	Suhu oli (Hingga: °C)	Suhu bi-logam (T: °C)
01	626	626	0.0000610	6.0	Untuk	6.0 Untuk
02	840	840	0.0000720	12.5	Untuk	12.5 Untuk

T: Suhu bi-logam (°C)
ΔT: Kenaikan suhu bi-logam menjadi minyak (°C)
Kepada: suhu minyak (°C)
I: Arus mengalir melalui perjalanan Bi-metal masuk (A)
J: Faktor Respons Ampere Bi-logam (J: °C / A²)
ΔT=I²*J
T=ΔT Ke
Catatan: Ketika suhu Bi-metal mencapai pengaturan suhu trip pemutus, trip breaker.

Dimensi Produk

Ikhtisar Dimensi Utama

Gambar berikut hanya menunjukkan dimensi produk parsial.
Untuk set lengkap gambar teknik atau spesifikasi lengkap, silakan hubungi kami di [📪nancywang@ketranele.com].
Video & Foto

Video Instalasi

Aplikasi
Pertanyaan yang sering diajukan

Q1: Apakah Anda memiliki pemutus sirkuit CSP tiga fase lubang pemasangan 35mm gaya Amerika untuk trafo 600kVA?

A1:Ya, kami adalah pabrik sumber untuk pemutus terendam minyak CSP, dapat menyediakan perangkat perlindungan untuk trafo distribusi besar Anda.

Q2: Seberapa sering pemutus CSP yang direndam oli harus diservis?

A2:Direkomendasikan untuk melakukan pengambilan sampel oli dan inspeksi mekanis setiap 3 hingga 5 tahun. Dalam kondisi pengoperasian normal, pemutus CSP ini membutuhkan perawatan yang sangat sedikit.

Q3: Bagaimana cara memasang pemutus sirkuit CSP tiga fase untuk trafo 600kVA?

A3: Kami memiliki video untuk pemutus sirkuit CSP tipe oli di situs web Youtube Ketran: https://www.youtube.com/@oilimmersedcircuitbreakerf2698

Q4: Apa MOQ Anda?

A4: Untuk pemutus sirkuit transformator distribusi tipe oli besar ini, 5 unit adalah MOQ.
