Pemutus Sirkuit 1F Fase Tunggal 520A – Datar [35mm]

Model: T2P520T110: 110 ° C; 120 °C; 130 °C; Tersedia versi melengkung

Pemutus sirkuit fase tunggal CSP tegangan rendah lubang pemasangan 35mm, digunakan untuk transformator kinerja tinggi fase tunggal 125KVA, 150KVA, 167KVA Pole dan Pad Mounted. Pemutus sirkuit terendam minyak CSP dipasang pada belitan sekunder transformator, menggunakan oli untuk isolasi dan kepunahan busur untuk melindungi sistem kelistrikan dari kesalahan.

Baca lebih lanjut

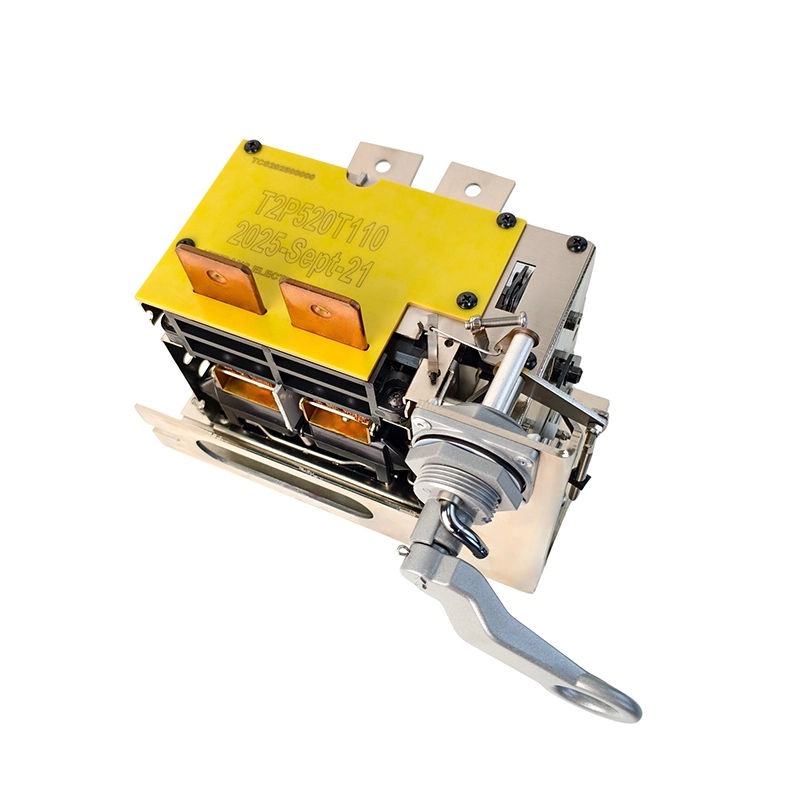

Pemutus sirkuit terendam minyak 520A CSP fase tunggal tata letak atas 125KVA

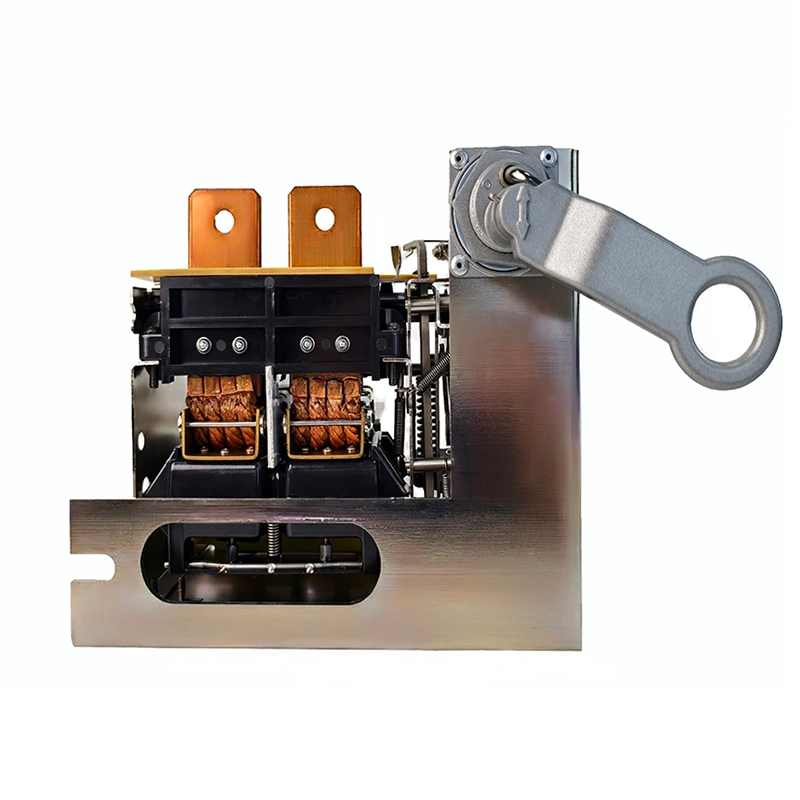

Pemutus sirkuit terendam minyak 520A CSP fase tunggal 125KVA tampilan tuas depan

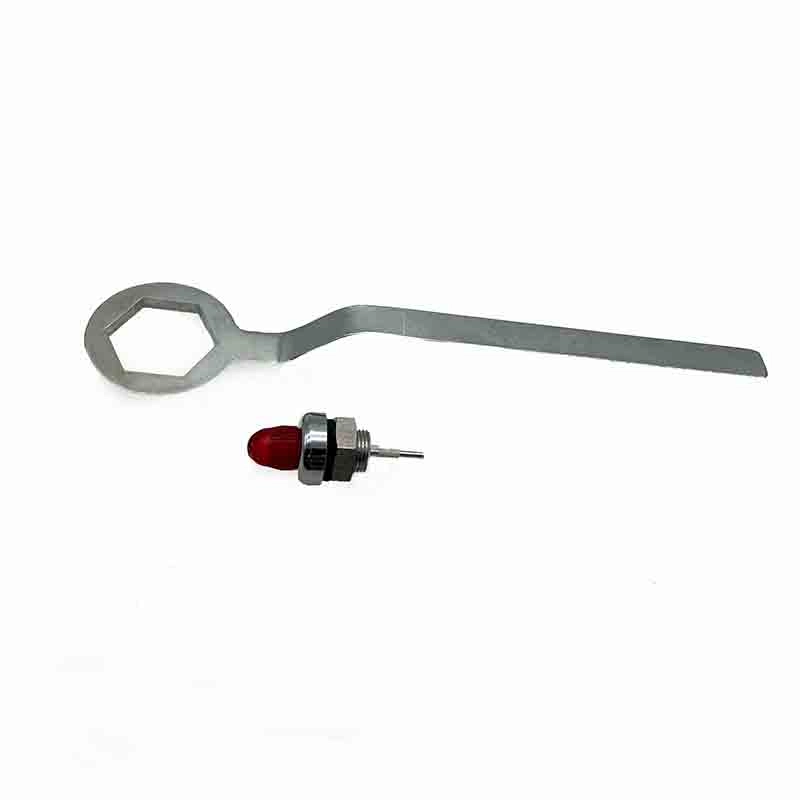

Kunci pas perjalanan dan lampu sinyal pemutus sirkuit terendam minyak 520A CSP fase tunggal 125KVA

Minta Penawaran

Kerugian rendah, kapasitas interupsi tinggi

Mengatur Ulang Mekanisme & Kontrol Darurat, Mudah untuk Malntalnance

Sertifikasi Lengkap

Spesifikasi

Model	T2P520T110
Nilai Saat Ini	520A
Untuk Transformer	125KVA
Nilai Voltage	240V
Suhu Perjalanan.	110 °C, 120 °C, 130 °C
Fase	1F
Diameter Lubang Pemasangan	35mm
Permukaan Pemasangan	MELENGKUNG/DATAR

Standar Dimensi Produk Video & Foto Pertanyaan yang sering diajukan

Standar

❖ Standar untuk Referensi:

ANSI C 57.109-2018 (Revisi lEEE Std c57.109-1993) Panduan lEEE untuk Transformator yang terendam cairan melalui-Durasi Arus Gangguan
Standar lEEE C37.91 -2008, Panduan lEEE untuk Melindungi Transformator Daya.
Standar IEEE C57.91-2011 / IEEE C57.12.00-2015 / IEEE C57.12.90-2015
IEEE C37.13-2015 / IEEE C37.50-2018
IEC60947-2:2016 AMD1:2019 Bagian 2: Pemutus sirkuit.
PLN D30.002-2008 (Indonesia)Spesifikasi trafo CSP

❶ Spesifikasi dan Lembar Data

Ada pemutus sirkuit fase tunggal, digunakan untuk transformator fase tunggal. Pemutus sirkuit dipasang pada belitan sekunder transformator, digunakan untuk perlindungan beban berlebih dan perlindungan hubung singkat.

Model	Arus (A)	Penilaian (KVA)	Tegangan (V)	Lampu sinyal	Sakelar darurat (kelebihan beban)	Perlindungan magnetik	Resistansi (Ω) pada 25°C 2 kutub	Kerugian (W) pada 85°C 2 kutub
T2P520TXXX	520	125	240	Iya	Iya	Iya	190	63
T2P520TXXX	520	125	240	Iya	Iya	Iya	190	63
T2P625TXXX	625	150	240	Iya	Iya	Iya	190	90
T2P625TXXX	625	150	240	Iya	Iya	Iya	190	90
T2P700TXXX	700	100	240	Iya	Iya	Iya	190	114
T2P700TXXX	700	100	240	Iya	Iya	Iya	190	114

Catatan:

T2P520TXXX, T berarti USA stvle, 2P berarti 2 Kutub, "520" berarti arus, "TXXX" berarti suhu perjalanan, misalnya "T120" berarti suhu perjalanan adalah 120'c. Suhu dapat diatur dari 90 hingga 130 derajat, dengan toleransi /-10%.
Dan ada toleransi 10% untuk resistansi dan kerugian, toleransi darurat: /-10%.

❷ Spesifikasi listrik untuk semua Pemutus Sirkuit Tipe Oli CSP

Tegangan Maks	Uji Frekuensi Daya (satu menit) 50/60HZ	Uji Impuls Lightening	Ketahanan Isolasi (5000V)	Kapasitas Interupsi Normal
600V	≥10KV	30KV	≥5000MΩ	11KA~20KA

❸ Kapasitas Mengganggu

Model	Arus (A)	Kapasitas Interupsi (KA)
T2P520TXXX	520	20KA
T2P520TXXX	520	20KA
T2P625TXXX	625	20KA
T2P700TXXX	700	20KA

❹ Suhu Trip dan Kenaikan Suhu Bi-logam ke Minyak

(Suhu perjalanan = Suhu perjalanan bi-logam)

Tidak.	Bimetal ID	Arus (I: A)	Faktor Respons Ampere Bi-logam (J: °C/A²)	Kenaikan suhu bi-logam menjadi minyak (ΔT: °C)	Suhu oli (Hingga: °C)	Suhu bi-logam (T: °C)
01	520	520	0.0000185	5.0	Untuk	5.0 Untuk
02	625	625	0.0000128	5.0	Untuk	5.0 Untuk
03	700	700	0.0000122	6.0	Untuk	6.0 Untuk

T: Suhu bi-logam (°C)
ΔT: Kenaikan suhu bi-logam menjadi minyak (°C)
Kepada: suhu minyak (°C)
I: Arus mengalir melalui perjalanan Bi-metal masuk (A)
J: Faktor Respons Ampere Bi-logam (J: °C / A²)
ΔT=I²*J
T=ΔT Ke
Catatan: Ketika suhu Bi-metal mencapai pengaturan suhu trip pemutus, trip breaker.

Dimensi Produk

Ikhtisar Dimensi Utama

Gambar berikut hanya menunjukkan dimensi produk parsial.
Untuk set lengkap gambar teknik atau spesifikasi lengkap, silakan hubungi kami di [📪nancywang@ketranele.com].
Video & Foto

Video Instalasi

Aplikasi
Pertanyaan yang sering diajukan

Q1: Apakah Anda memiliki pemutus sirkuit CSP fase tunggal lubang pemasangan 35mm untuk trafo 167VA?

A1:Ya, kami adalah pabrik sumber, yang mengkhususkan diri dalam memproduksi CSP satu fase tunggal yang dipasang di tiang dan pad-mounted transformer circuit breaker, menyediakan perangkat perlindungan untuk transformator distribusi besar.

Q2: Bagaimana pemutus CSP melindungi transformator?

A2:Ini memutuskan transformator dari sirkuit saat terjadi kelebihan beban atau korsleting.

Q3: Bisakah pemutus CSP disesuaikan untuk kapasitas transformator yang berbeda?

A3:Ya, tersedia dalam model fase tunggal dan tiga fase dengan peringkat berbeda.

Q4: Apa keuntungan dari pemutus yang direndam minyak?

A4:Ini memberikan keandalan tinggi, insulasi stabil, dan masa pakai yang lama.

Q5: Apa MOQ untuk pemutus sirkuit besar CSP tegangan rendah 167KVA / 800A / 120-240V?

BUAH 5: 1 unit dapat diterima.
