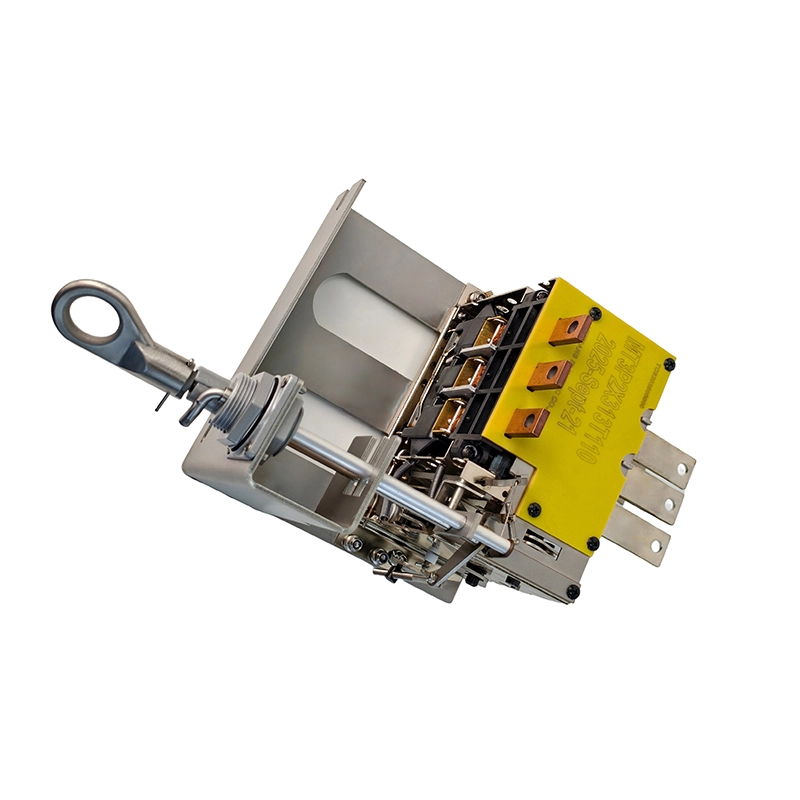

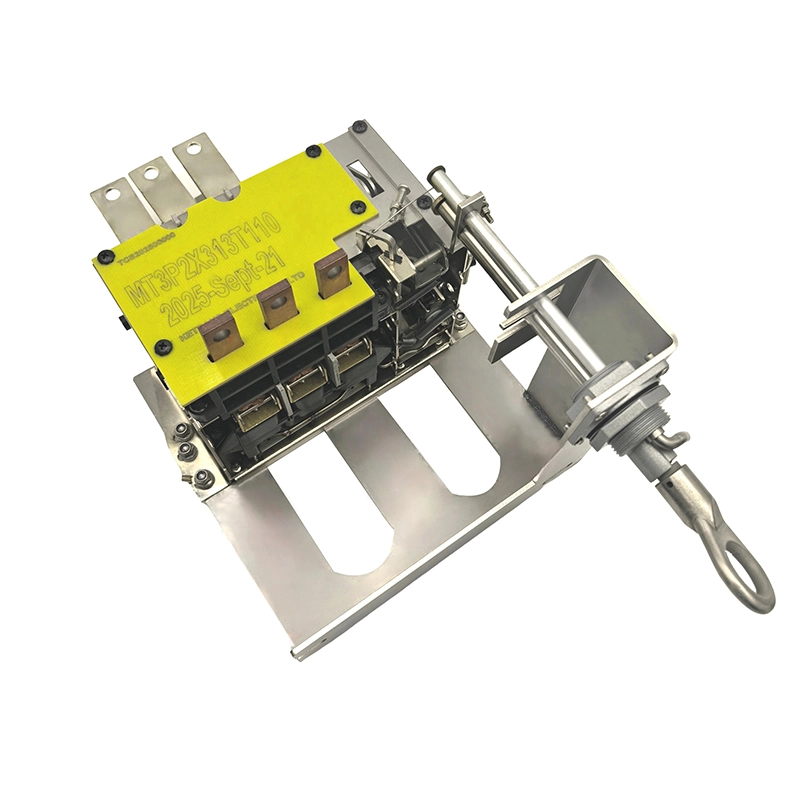

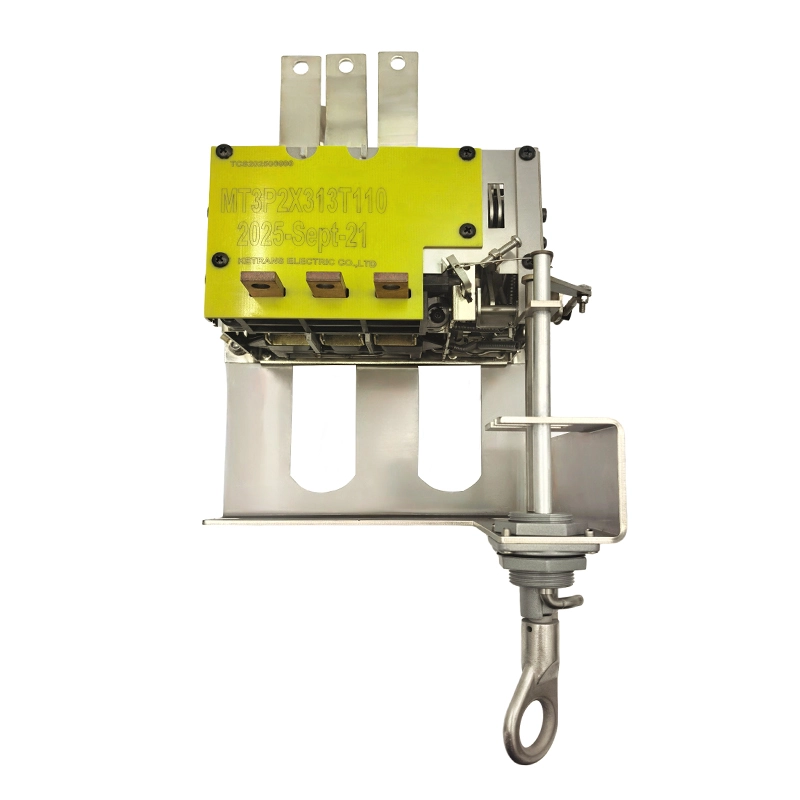

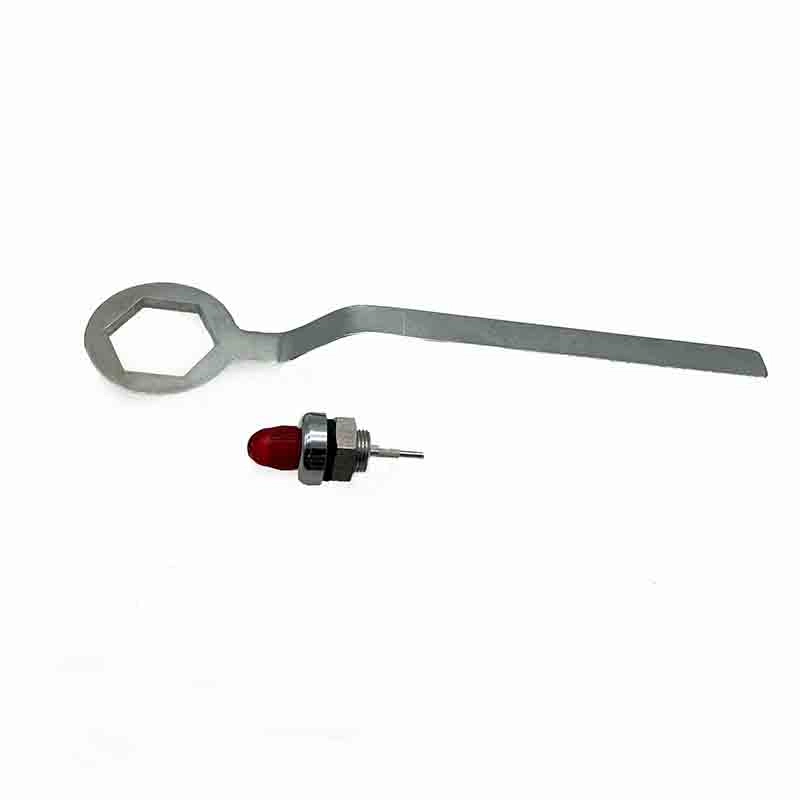

Submersible 2X313A Pemutus Sirkuit 3F Tiga Fase [35mm]
- Model: MT3P2X313T110
- 110 ° C
- 120 °C
- 130 °C
Pemutus sirkuit tiga fase submersible lubang pemasangan 35mm digunakan untuk transformator distribusi terendam minyak tiga fase 225KVA / 300KVA pada 120/240 volt
Kerugian rendah, kapasitas interupsi tinggi
Mengatur Ulang Mekanisme & Kontrol Darurat, Mudah untuk Malntalnance
Sertifikasi Lengkap
Spesifikasi
| Model | MT3P2X313T110 |
| Nilai Saat Ini | 626A |
| Untuk Transformer | 225KVA |
| Nilai Voltage | 208V / 120V |
| Suhu Perjalanan. | 110 °C, 120 °C, 130 °C |
| Fase | 3F |
| Diameter Lubang Pemasangan | 35mm |
| Permukaan Pemasangan | MELENGKUNG/DATAR |
-
Standar
❖ Standar untuk Referensi:
- ANSI C 57.109-2018 (Revisi lEEE Std c57.109-1993) Panduan lEEE untuk Transformator yang terendam cairan melalui-Durasi Arus Gangguan
- Standar lEEE C37.91 -2008, Panduan lEEE untuk Melindungi Transformator Daya.
- Standar IEEE C57.91-2011 / IEEE C57.12.00-2015 / IEEE C57.12.90-2015
- IEEE C37.13-2015 / IEEE C37.50-2018
- IEC60947-2:2016 AMD1:2019 Bagian 2: Pemutus sirkuit.
- PLN D30.002-2008 (Indonesia)Spesifikasi trafo CSP
❶ Spesifikasi dan Lembar Data
Ini adalah pemutus sirkuit tiga fase, digunakan untuk transformator tiga fase. Pemutus sirkuit dipasang pada belitan sekunder transformator, digunakan untuk perlindungan beban berlebih dan perlindungan hubung singkat.
Model Arus (A) Penilaian (KVA) Tegangan (V) Lampu sinyal Sakelar darurat (kelebihan beban) Perlindungan magnetik Resistansi (Ω) pada 25°C 2 kutub Kerugian (W) pada 85°C 2 kutub T3P2X313TXXX 626 225 208/120 Iya Iya Iya UΩ 155 T3P2X420TXXX 840 300 208/120 Iya Iya Iya UΩ 270 Catatan:
- 3P42Txx, "3P" berarti 3 kutub, 2X313 berarti, "TXXX" berarti suhu perjalanan, misalnya "T120" berarti suhu perjalanan adalah 120 °C, Suhu dapat diatur dari 90 hingga 130 derajat, dengan toleransi /-10%,
- Dan ada toleransi 10% untuk resistansi dan kerugian, toleransi darurat: /-10%.
❷ Spesifikasi listrik untuk semua Pemutus Sirkuit Tipe Oli CSP
Tegangan Maks Uji Frekuensi Daya
(satu menit) 50/60HZUji Impuls Lightening Ketahanan Isolasi (5000V) Kapasitas Interupsi Normal 600V ≥10KV 30KV ≥5000MΩ 11KA~20KA ❸ Kapasitas Mengganggu
Model Arus (A) Kapasitas Interupsi (KA) T3P2X313TXXX 626 20KA T3P2X420TXXX 840 20KA ❹ Suhu Trip dan Kenaikan Suhu Bi-logam ke Minyak
(Suhu perjalanan = Suhu perjalanan bi-logam)
Tidak. Bimetal ID Arus (I: A) Faktor Respons Ampere Bi-logam (J: °C/A²) Kenaikan suhu bi-logam menjadi minyak (ΔT: °C) Suhu oli (Hingga: °C) Suhu bi-logam (T: °C) 01 626 626 0.0000610 6.0 Untuk 6.0 Untuk 02 840 840 0.0000720 12.5 Untuk 12.5 Untuk T: Suhu bi-logam (°C)
ΔT: Kenaikan suhu bi-logam menjadi minyak (°C)
Kepada: suhu minyak (°C)
I: Arus mengalir melalui perjalanan Bi-metal masuk (A)
J: Faktor Respons Ampere Bi-logam (J: °C / A²)
ΔT=I²*J
T=ΔT Ke
Catatan: Ketika suhu Bi-metal mencapai pengaturan suhu trip pemutus, trip breaker. -
Dimensi Produk
Ikhtisar Dimensi Utama
Gambar berikut hanya menunjukkan dimensi produk parsial.
Untuk set lengkap gambar teknik atau spesifikasi lengkap, silakan hubungi kami di [📪nancywang@ketranele.com].
-
Video & Foto
Video Instalasi
Aplikasi
-
Pertanyaan yang sering diajukan
Q1: Apa itu pemutus sirkuit CSP terendam minyak bawah tanah?
A1: Ini adalah perangkat perlindungan tegangan rendah yang dipasang di dalam transformator bawah tanah atau sumber, digunakan untuk mengontrol dan melindungi sirkuit sekunder transformator.
Q2: Apa fungsi utamanya?
A2:Ini secara otomatis memutuskan rangkaian tegangan rendah jika terjadi kelebihan beban atau korsleting untuk melindungi transformator dan peralatan yang terhubung.
Q3: Apa keuntungan dari pemutus CSP bawah tanah?
A3:Desain yang terendam minyak memberikan insulasi yang sangat baik, keandalan tinggi, dan pengoperasian bebas perawatan yang cocok untuk lingkungan tertutup atau bawah tanah.
Q4: Bisakah disesuaikan untuk jenis transformator yang berbeda?
A4: Ya, model yang disesuaikan tersedia untuk transformator bawah tanah fase tunggal atau tiga fase dengan berbagai kapasitas.
